产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多G41F46-不锈钢衬氟隔膜阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

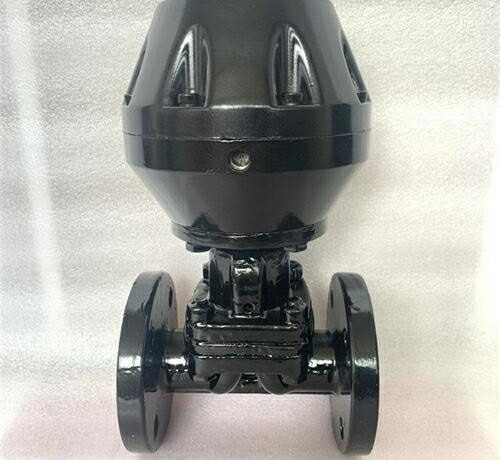

一、G41F46-不锈钢衬氟隔膜阀产品简介
采用特殊工艺在阀体上包衬聚四氟乙烯，隔膜件采用聚四氟乙烯和隔膜内衬EPDM，使阀门内腔的各个零部件达到相同的腐蚀性能。该产品具有良好的节流特性，耐腐蚀性和颗粒介质性，密封性能可靠，可广泛用于各种腐蚀流体以及纤维状，粉末状介质。
突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
二、G41F46-不锈钢衬氟隔膜阀产品主要特点
1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常 为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
4、一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用 隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。
三、G41F46-不锈钢衬氟隔膜阀产品主要优点
1、由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
2、衬氟隔膜阀的阀体内腔为全氟F56内衬。因此具有优越的耐腐蚀的特点。
3、由於密封件为富有弹性的四氟隔膜。因此还具有较好的密封性和小的关闭力。
4、本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
5、阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
四、G41F46-不锈钢衬氟隔膜阀产品主要结构尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的G41F46-不锈钢衬氟隔膜阀产品，请您根据G41F46-不锈钢衬氟隔膜阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、G41F46-不锈钢衬氟隔膜阀产品简介
采用特殊工艺在阀体上包衬聚四氟乙烯，隔膜件采用聚四氟乙烯和隔膜内衬EPDM，使阀门内腔的各个零部件达到相同的腐蚀性能。该产品具有良好的节流特性，耐腐蚀性和颗粒介质性，密封性能可靠，可广泛用于各种腐蚀流体以及纤维状，粉末状介质。
突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
二、G41F46-不锈钢衬氟隔膜阀产品主要特点
1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常 为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
4、一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用 隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。
三、G41F46-不锈钢衬氟隔膜阀产品主要优点
1、由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
2、衬氟隔膜阀的阀体内腔为全氟F56内衬。因此具有优越的耐腐蚀的特点。
3、由於密封件为富有弹性的四氟隔膜。因此还具有较好的密封性和小的关闭力。
4、本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
5、阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
四、G41F46-不锈钢衬氟隔膜阀产品主要结构尺寸
L | D | D1 | D2 | f | b | Z-φd | ||
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 570 | 315 | 280 | 255 | 3 | 22 | 8-φ18 |
