奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多G46J-直通式隔膜阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

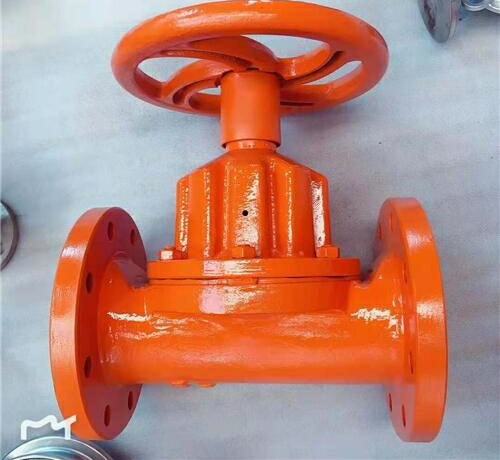

一、G46J-直通式隔膜阀产品简介
的结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄 漏，能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离，所以 没有填料介质也不会外漏。但是，由于隔膜和衬里材料的限制，耐压性、耐温性 较差，一般只适用于1.6MPa公称压力和150℃以下。
二、G46J-直通式隔膜阀产品详细介绍
隔膜阀阀当直通式阀门开启时，它的隔膜升高，使任意方向都畅流；当阀门关闭时，隔膜密封紧密，可以保证管线中有沙砾或纤维时也能绝对闭合。与堰式隔膜阀相比，隔膜阀需要隔膜具有更多的弹性。因此，这种结构使隔膜选择弹性材料的范围受到了限制。由于隔膜阀隔膜是高弹性材料且面积比较大，因此高真空工况下隔膜容易膨胀并且进入流道。隔膜的膨胀程度与制造有关，膨胀会引起阀门流道面积减小或隔膜塌陷。为避免后者情况出现，阀盖必须向上移动来平衡隔膜上的压力。
三、G46J-直通式隔膜阀产品主要结构尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的G46J-直通式隔膜阀产品，请您根据G46J-直通式隔膜阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、G46J-直通式隔膜阀产品简介
的结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄 漏，能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离，所以 没有填料介质也不会外漏。但是，由于隔膜和衬里材料的限制，耐压性、耐温性 较差，一般只适用于1.6MPa公称压力和150℃以下。
二、G46J-直通式隔膜阀产品详细介绍
隔膜阀阀当直通式阀门开启时，它的隔膜升高，使任意方向都畅流；当阀门关闭时，隔膜密封紧密，可以保证管线中有沙砾或纤维时也能绝对闭合。与堰式隔膜阀相比，隔膜阀需要隔膜具有更多的弹性。因此，这种结构使隔膜选择弹性材料的范围受到了限制。由于隔膜阀隔膜是高弹性材料且面积比较大，因此高真空工况下隔膜容易膨胀并且进入流道。隔膜的膨胀程度与制造有关，膨胀会引起阀门流道面积减小或隔膜塌陷。为避免后者情况出现，阀盖必须向上移动来平衡隔膜上的压力。
三、G46J-直通式隔膜阀产品主要结构尺寸
| DN | 公称压力 MPa | 工作压力 MPa | L mm | D mm | D1 mm | n-Фd mm | f mm | H1 mm | H2 mm | D0 mm | 质量 Kg/kilos |
| 20 | 1.0 | 1.0 | 117 | 105 | 75 | 4-13.5 | 2 | 150 | 162 | - | - |
| 25 | 127 | 115 | 85 | 4-13.5 | 2 | 150 | 162 | 120 | 3.5 | ||
| 32 | 146 | 140 | 100 | 4-17.5 | 2 | 152 | 180 | 120 | 5 | ||
| 40 | 159 | 150 | 110 | 4-17.5 | 2 | 152 | 180 | 120 | 6 | ||
| 50 | 190 | 165 | 125 | 4-17.5 | 2 | 163 | 198 | 120 | 8.5 | ||
| 65 | 216 | 185 | 145 | 4-17.5 | 2 | 205 | 227 | 230 | 16 | ||
| 80 | 254 | 200 | 160 | 8-17.5 | 2 | 220 | 252 | 230 | 22 | ||
| 100 | 305 | 220 | 180 | 8-17.5 | 2 | 262 | 300 | 280 | 32 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的G46J-直通式隔膜阀产品，请您根据G46J-直通式隔膜阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
