产品中心
奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多G11W-内螺纹隔膜阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

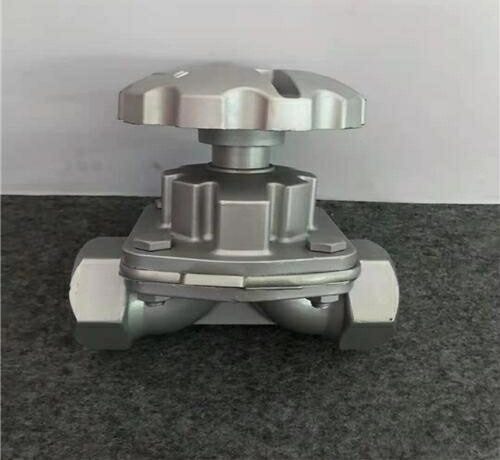

一、G11W-内螺纹隔膜阀产品简介
只有阀体、隔膜和阀盖组合件三个主要部件。隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀杆螺母、阀瓣、气动控制机构、电动控制机构等零部件不与介质接触,且不会产生介质外漏,省去了填料函的密封结构。
二、G11W-内螺纹隔膜阀产品主要工作原理
隔膜阀的密封原理是靠操作机构的向下运动压下隔膜或隔膜组合件与堰式的衬里阀体或直通式衬里阀体的通道相密合,使之达到密封。密封比压的大小靠关闭件向下的压力大小来实现。由于阀体可以衬各种软质材料,如橡胶或聚四氟乙烯等;隔膜也是软质材料制成,如橡胶或合成橡胶衬里的聚四氟乙烯,故用较小的密封力就能达到完全密封。
三、产品主要结构尺寸

上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的G11W-内螺纹隔膜阀产品,请您根据G11W-内螺纹隔膜阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、G11W-内螺纹隔膜阀产品简介
只有阀体、隔膜和阀盖组合件三个主要部件。隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀杆螺母、阀瓣、气动控制机构、电动控制机构等零部件不与介质接触,且不会产生介质外漏,省去了填料函的密封结构。
二、G11W-内螺纹隔膜阀产品主要工作原理
隔膜阀的密封原理是靠操作机构的向下运动压下隔膜或隔膜组合件与堰式的衬里阀体或直通式衬里阀体的通道相密合,使之达到密封。密封比压的大小靠关闭件向下的压力大小来实现。由于阀体可以衬各种软质材料,如橡胶或聚四氟乙烯等;隔膜也是软质材料制成,如橡胶或合成橡胶衬里的聚四氟乙烯,故用较小的密封力就能达到完全密封。
三、产品主要结构尺寸
公 称 通 径 | 公称压力 /MPa | 工作压力 /MPa | L | SW | b | H | Do | |
DN | G/in | |||||||
8 | 1/4 | 1.6 | 1.6 | 50 | 20 | 66 | 45 | |
10 | 3/8 | 50 | 24 | 70 | 45 | |||
15 | 1/2 | 65 | 38 | 8 | 95 | 50 | ||
20 | 3/4 | 85 | 40 | 12 | 105 | 50 | ||
25 | 1 | 110 | 48 | 18 | 122 | 66 | ||
32 | 1 1/4 | 120 | 58 | 18 | 148 | 96 | ||
40 | 1 1/2 | 140 | 69 | 18 | 155 | 96 | ||
50 | 2 | 165 | 82 | 20 | 183 | 96 | ||
65 | 2 1/2 | 1.0 | 203 | 90 | 30 | 188 | 165 | |
80 | 3 | 254 | 105 | 32 | 210 | 230 |
