  • 管夹阀
  • 气动管夹阀
  • GJ641X

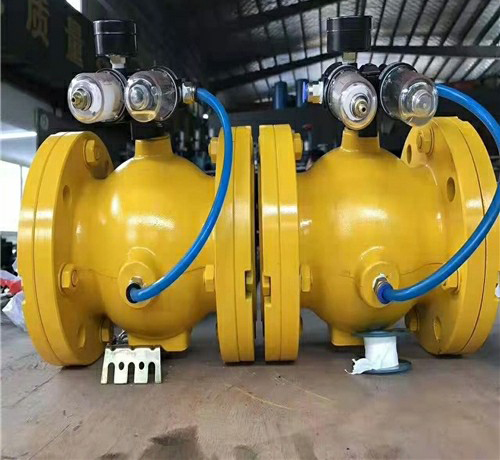

  • GJ641X-气动管夹阀
  • 22
上一个:电动调节型管夹阀  下一个:铸铁管夹阀
奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多GJ641X-气动管夹阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!
一、GJ641X-气动管夹阀产品简介
早由瑞典引进,在吸收国内相关阀种优点的基础上研制而成的一种新型阀门。本系列产品是按照GB/T12232-1998标准设计制造,适于工作环境温度-30°C~+120°C,管道压力低于1.2MPa的场所使用。(气动)型管夹阀由阀体、胶管、上下阀杆等组成,与气动执行器及其它仪表配合使用,可实现自动化控制和调节工艺管道中的介质流量、压力、温度、液位等参数。
二、GJ641X-气动管夹阀产品的工作原理
在控制介质未输入时,胶套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态.因为管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化.当控制介质进入管套与阀体之间的空腔时,管套在介质压力下变形截流。
三、GJ641X-气动管夹阀产品主要结构尺寸
型号公称直径
DN
尺寸(mm)
LDD1D2bd-Z
GJ41X-10L201351057555164--14
251451158565164--14
3216013510078184--18
4018014511085184--18
50210160125100204--18
65250180145120204--18
80300195160135224--18
100350215180155228-18
125430245210185258-18
150500280240210258-23
200650335295265328-23
2507503903503103210-23



上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GJ641X-气动管夹阀产品,请您根据GJ641X-气动管夹阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
