产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多U45SM-直流式柱塞阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

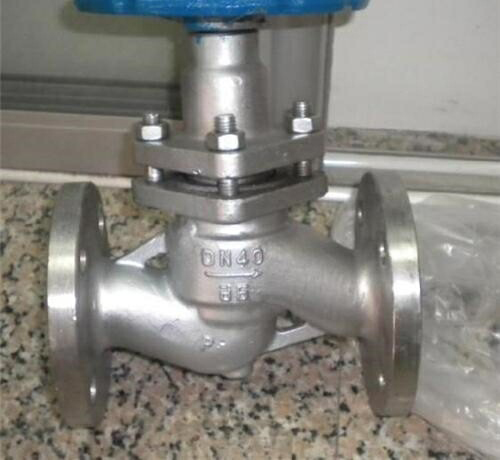

一、U45SM-直流式柱塞阀产品介绍
驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用直流式，密封结构可选用软密封、硬密封，压力范围PN0.1-2.5Mpa，公称通径为DN15-400mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛
二、U45SM-直流式柱塞阀产品主要性能参数：
三、U45SM-直流式柱塞阀产品主要连接尺寸：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的U45SM-直流式柱塞阀产品，请您根据U45SM-直流式柱塞阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、U45SM-直流式柱塞阀产品介绍
驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用直流式，密封结构可选用软密封、硬密封，压力范围PN0.1-2.5Mpa，公称通径为DN15-400mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛
二、U45SM-直流式柱塞阀产品主要性能参数：
| 公称压力PN Nominal pressure | 1.6 | 25 | 4.0 | 6.4 | 10.0 | MPa |
| 壳体试验压力Shell test pressure | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | |
| 高压密封试验压力High pressure seat test | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | |
| 低压气密封试验压力Low pressure seat test | 0.5～0.7 | |||||
| 适用介质Applicable medium | C水、油品、蒸汽 P硝酸类 R醋酸类 Water,oil,steam Nitric acid Acetic acid | |||||
| 适用温度Applicable temperature | ≤200℃ |
| 尺寸（mm） | -25C、P、R U45H-25C、P、R | |||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 | 787 | 914 |
| H | 180 | 200 | 220 | 260 | 280 | 310 | 350 | 390 | 430 | 470 | 550 | 650 | 750 | 860 | 990 | 1110 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| T | 14 | 14 | 14 | 15 | 15 | 17 | 19 | 19 | 21 | 25 | 27 | 31 | 33 | 36 | 40 | 44 |
| n-φ | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的U45SM-直流式柱塞阀产品，请您根据U45SM-直流式柱塞阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
