柱塞阀
美标柱塞阀
U41H

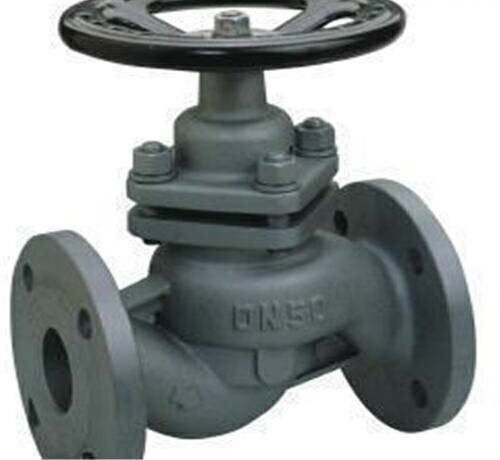

U41H-美标柱塞阀
25

上一个：螺纹柱塞阀下一个:内螺纹柱塞阀

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多U41H-美标柱塞阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
一、U41H-美标柱塞阀产品介绍
柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。
二、U41H-美标柱塞阀产品主要零件材料明细表：

序号	零件名称	灰铸铁	铸钢	不锈钢
Z	C	P
1	阀体阀盖	HT200	WCB	ZG1Cr18Ni9Ti
2	柱塞	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	阀杆	45	45	1Cr18Ni9Ti
4	密封环	聚四氟乙烯+石墨+高弹性胶(8202型)

三、U41H-美标柱塞阀产品主要技术参数：

型号	公称压力(Mpa)	试验压力(Mpa)	工作温度	适用介质
强度	密封
U41SM-16C	1.6	2.4	1.76	-20-250°C	瞬时≤３００°C	水、蒸气、油品、氨、醋酸铜氨液及酸性介质等
U41SM-25	2.5	3.75	2.75
U41SM-40	4.0	6.0	4.4

四、U41H-美标柱塞阀产品主要外形尺寸 (法兰连接尺寸：PN10、16、25按JB/T78-94标准)：

型号	公称通径DN	L	D	D1	D2	f	b	z-фd	Do	H	H1	W(kg)
-16C	15	130	95	65	45	2	14	4-14	80	116	144	2.8
20	150	105	75	55	16	142	176	5
25	160	115	85	65	100	163	205	6.5
32	180	135	100	78	18	4-18	120	182	227	8.5
40	200	145	110	85	3	180	210	260	12
50	230	160	125	100	20	230	286	17
65	290	180	145	120	200	250	310	22
80	310	195	160	135	22	8-18	240	269	340	30
100	350	215	180	155	24	278	356	41
125	400	245	210	185	26	375	332	440	70
150	480	280	245	210	28	8-23	434	562	90
200	600	335	295	265	30	12-23	460	498	660	120
250	730	405	335	320	32	12-25	540	720	220
300	850	460	410	375	4	34	650	850	340
-25	15	130	95	65	45	2	16	4-14	80	116	144	3
20	150	105	75	55	142	476	5.2
25	160	115	85	65	100	163	205	6.8
32	180	135	100	78	18	4-18	120	182	227	8.9
40	200	145	110	85	3	180	210	260	12.4
50	230	160	125	100	20	230	286	17.5
65	290	180	145	120	22	8-18	200	250	310	22.6
80	310	195	160	135	240	269	340	31
100	350	230	190	160	24	8-23	278	356	44
125	400	270	220	188	28	8-25	375	332	440	78
150	480	300	250	218	30	434	562	100
200	600	360	310	278	34	12-26	460	498	660	134
250	730	425	370	332	36	12-30	540	720	220
300	850	485	430	390	4	40	16-30	650	850	340
U41SM-40	15	130	95	65	45	2	16	4-14	80	116	144	3
20	150	105	75	55	142	176	5.2
25	160	115	85	65	100	163	205	6.8
32	180	135	100	78	18	4-18	120	182	227	8.9
40	200	145	110	85	3	180	210	260	12.4
50	230	160	125	100	20	230	286	17.5
65	290	180	145	120	22	8-18	200	250	310	22.6
80	310	195	160	135	240	269	340	31
100	350	230	190	160	24	8-23	278	356	44
125	400	270	220	188	28	8-25	375	332	440	78
150	480	300	250	218	30	434	562	100
200	600	375	320	282	38	12-30	460	498	660	134
250	730	445	385	345	42	12-34	540		220
300	850	510	450	408	4	46	16-34	650		340

上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的U41H-美标柱塞阀产品，请您根据U41H-美标柱塞阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
