奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多VZHSV16-电动型调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

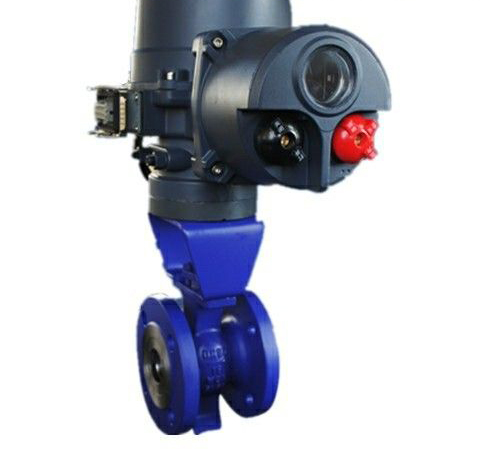

电动V型调节阀ZHSV-16产品说明书资料介绍
电动V型调节阀ZHSV-16是由球阀和调节型阀门电动装置两部分组成。工作电源：DC24V,AC220V,AC380V等电压等级。输入控制信号：DC4-20MA或者DC1-5V。反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。
用途
适用于Class150～600、PN1.6～10.0MPa，工作温度≤200℃的管路上，用于调节管路中介质的压力及流量。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。
结构特点
电动V型调节阀关闭时，V型切口能够轻松切断管道内的各种纸浆或纤维等粘稠介质，而一般的球阀则不具备这一功能，故易导致关闭时纤维杂质卡住，给维修和维护带来大的不便，而电动V型调节阀其阀芯不会被纤维卡住的，有效保证管路的流通，又能防止球阀球芯卡死的现象。它的V型开口可与阀座流道形成各种不同的V型角度，而且会根据V型切口的开度面积变化对管路介质进行流量大小的调节控制。
结构原理
在控制信号作用下球式阀芯由与之所连接的电动执行机构的出轴所驱动作0~90°旋转，从而改变流通面积，达到调节流量的目的，球阀与执行机构之间采用支架固定。 正、反作用方式变换较为方便，只须将阀芯初始位置旋转90°，既能实现作用方式的转换。
设计改进
采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完*了阀腔易沉积介质的问题。
产品特点
1、结构紧凑，体积小，可竖卧安装等优点。
2、具有出色的调节特性：V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
3、流动容积：由于它的流线型外形以及满直角回转控制缘故，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型调节阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有好的灵敏度和感应速度。
5、可靠（安全）性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及长的使用寿命。在流向上，泄漏量≤ 10-6×额定流量系数。
7、强的剪切能力：V型球阀采有金属硬密封结构，V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
性能参数
公称压力：PN1.0、1.6、2.5、4.0、6.4MPa、ANSI150、300
公称通径：DN20～600mm
连接方式：法兰、对夹
工作温度：硬密封-20～160℃, -20～230℃,-20～425℃ 软密封 -20～150℃
流量特性：近似等百分比
工作电压：220V、380V
阀座形式：不锈钢可动硬密封、PTFE软密封
主要材质：阀体 (1)WCB(2)CF8 (3)CF8M(4)CF3M不锈钢阀芯 (1)CF8 (2)CF8M (3)CF3M
注：①以分数表示者，分子为JB/T74~90系列2尺寸（等同于原机标JB74~90-58R 尺寸），分母分HGJ44~76、GB9112~9131、 JB/T74~90系列1尺寸。
②以分数表示者，分子为ANSI B16.5尺寸，分母GB9112~9131、SH3409尺寸。
③外形及连接尺寸具体详细尺寸请致电咨询。
安装注意事项
1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
3、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的VZHSV16-电动型调节阀产品，请您根据VZHSV16-电动型调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
