电动开关蝶阀
D941HPN10
D941HPN10-电动开关蝶阀
27

上一个：铝电池气动陶瓷球阀门下一个:气动阀门

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D941HPN10-电动开关蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
D941HPN10-电动开关蝶阀法兰连接，三偏心硬密封，金属石墨多层次密封面，阀座本体堆焊Cr13系列不锈钢，公称压力PN10~16，公称通经DN40-DN2400(国标)，阀体材质可选（WCB碳钢、CF8不锈钢、双相钢等）使用寿命长。用于治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

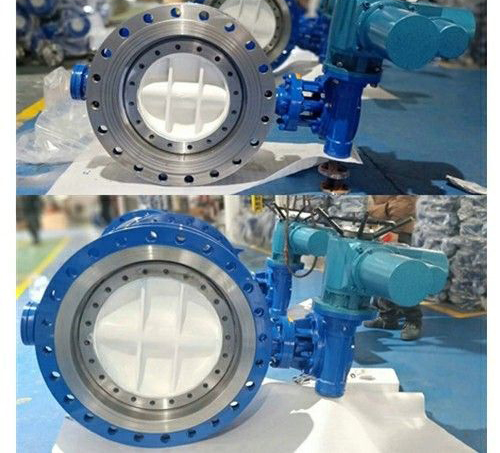

电动蝶阀图片
电动蝶阀性能结构:
其结构三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀，适用温度: -40℃～425℃
特点:
1、三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，使用寿命长等特点
3、蝶板密封面堆焊钴基硬质合金，使用寿命长
4、大规格蝶板绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
电动控制蝶阀执行标准:
设计规范:GB/T 12238
结构长度:GB/T 12221
法兰连接:GB/T 9113
试验与检验:GB/T 13927
产品标识:GB/T 12220
性能参数:

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

零件的材料:

蝶阀型号	D343H	D643H	D943H
D343Y	D643Y	D943Y
D343W	D643W	D943W
适用介质	水、蒸汽、油品介质等
材料	阀体	WCB CF8 CF8 铬钼钢低温钢镍合金 Monel Duplex Steel
蝶板	WCB CF8 CF8 铬钼钢低温钢镍合金 Monel Duplex Steel
阀杆	2Cr13 F304 F316铬钼钢低温钢镍合金 Monel
密封面	SS+柔性石墨不锈钢司太立合金碳化钨镍合金 Monel
填料	柔性石墨

外形尺寸:

公称通径	结构长度	H	外形尺寸(参考值)
DN	L	D343	D643	D943
毫米mm	英寸inch	短系列	长系列	H1	A1	B1	H2	A2	B2	H3	A3	B3
50	2	108	150	112	350	180	200	625	245	72	530	250	255
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255
80	3	114	180	120	380	180	200	645	245	72	565	250	255
100	4	127	190	138	420	180	200	675	355	92	600	250	255
125	5	140	200	164	460	180	200	715	355	92	640	250	255
150	6	140	210	175	555	270	280	800	355	92	705	300	315
200	8	152	230	200	760	400	425	850	250	170	775	300	315
250	10	165	250	243	830	400	425	925	250	170	945	300	315
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315
350	14	190	290	280	950	450	560	1075	450	220	1140	300	315
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863
1400	56	530	710	850	2435	1000	925	-	-	-	2886	-	-
1600	64	600	790	1030	2780	1000	925	-	-	-	3156	-	-
1800	72	670	870	1230	3020	1100	980	-	-	-	3421	-	-
2000	80	760	950	1350	3270	1100	980	-	-	-	3685

安装注事事项:
1、安装前应核对蝶阀规格、压力、温度是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在*次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向*即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
