Z941YPN40~63

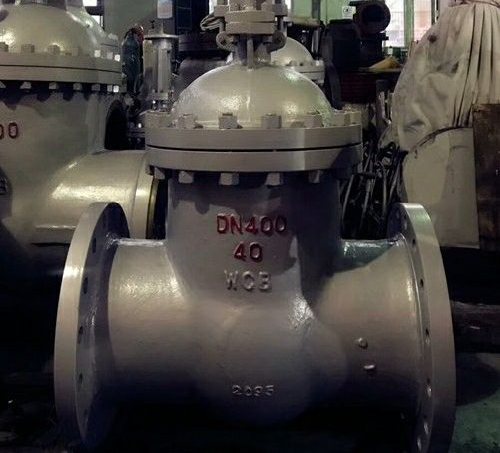

Z941YPN40~63-电动中压闸阀
28

上一个：气动阀门下一个:汽轮机高温高压气动疏水阀

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z941YPN40~63-电动中压闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
产品
Z941YPN40~63-电动中压闸阀法兰连接，钢制明杆楔式，密封面STL合金，PN40~63压力，通经为DN15-DN1000(国标)，安装位置与管道垂直安装，≤DN250口径可以侧装，严禁倒装，电动闸阀工作时，闸板处于全开或全关位置，不停留在中间位置或当调节阀使用
电动装置选型
1、一般场合使用选用普通开关型分防爆或者不防爆，户外或者室内
2、需要远程控制和监控的选用智能开关分防爆或者不防爆，户外或者室内
用途:
作用功能用途：一般用于管路需要全开全关的作接通或者切断使用，楔式闸阀的特性是使用寿命长
使用行业分类：电力、石油、化工、冶金、钢铁、环保、食品、船舶、航天、生物科技
特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢或者硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、电动装置可选择普通使用开关型的也可以选智能控制开关型的
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
材质选型表

阀体、阀盖	阀板、阀座	阀杆	阀杆螺母	填料	手轮
碳素钢	优质碳钢＋硬质合金或不锈钢	铬不锈钢	铝青铜	石墨石棉盘根	可锻铸铁
铬镍钛钢	不锈钢、不锈钢＋硬质合金	铬镍钛不锈钢	铝青铜	浸聚四氟乙烯	可锻铸铁
铬镍钼钛钢	不锈钢、不锈钢＋硬质合金	铬镍钼钛不锈钢	铝青铜	浸聚四氟乙烯	可锻铸铁
铬钼钢	合金钢＋硬质合金	铬钼铝钢	铝青铜	柔性石棉＋33.4	可锻铸铁

性能参数

公称压力PN（MPa）	壳体	试验压力（MPa）	上密封
密封（液）	密封（气）
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11
16	24	18	0.6	18

适用介质和适用温度

适用介质和适用温度
壳体材料	适用介质	适用温度（℃）
碳素钢（C型）	水、蒸汽、油品	≤425
铬镍钛钢（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200
铬钼钢（I型）	水、蒸汽、油品	≤550

外形连接尺寸

DN	L	D	D1	D2	D6	b	f	f1	z×Φd	H	重量/Kg
50	250	160	125	100	88	20	3	4	4×Φ18	665	58
65	280	180	145	120	110	22	3	4	8×Φ18	680	68
80	310	195	160	135	121	22	3	4	8×Φ18	752	80
100	350	230	190	160	150	24	3	4.5	8×Φ23	846	108
125	400	270	220	188	176	28	3	4.5	8×Φ25	923	151
150	450	300	250	218	204	30	3	4.5	8×Φ25	1087	258
200	550	375	320	282	260	38	3	4.5	12×Φ30	1243	366
250	650	445	385	345	313	42	3	4.5	12×Φ34	1429	472
300	750	510	450	408	364	46	3	4.5	16×Φ34	1608	673
350	850	570	510	465	422	52	4	5	16×Φ34	1738	804
400	950	655	585	535	474	58	4	5	16×Φ41	1897	1081
450	1050	680	610	560	524	60	4	5	20×Φ41	2104	1259
500	1150	755	670	612	576	62	4	5	20×Φ48	2401	1348

PN63外形连接尺寸
DN	L	D	D1	D2	D6	b	f	f1	z×Φd	H	重量/Kg
50	250	175	135	105	88	26	3	4	4×Φ23	667	68
65	280	200	160	130	110	28	3	4	8×Φ23	685	72
80	310	210	170	140	121	30	3	4	8×Φ23	748	88
100	350	250	200	168	150	32	3	4.5	8×Φ25	845	117
125	400	295	240	202	176	36	3	4.5	8×Φ30	935	158
150	450	340	280	240	204	38	3	4.5	8×Φ34	1090	314
200	550	405	345	300	260	44	3	4.5	12×Φ34	1253	432
250	650	470	400	352	313	48	3	4.5	12×Φ41	1449	595
300	750	530	460	412	364	54	4	4.5	16×Φ41	1867	721
350	850	595	525	475	422	60	4	5	16×Φ41	1931	963
400	950	670	585	525	474	66	4	5	16×Φ48	2017	1129
500	1150	800	705	640	576	70	4	5	20×Φ54	2459	1493

外形结构尺寸图
安装使用注意事项:
1、电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
2、电动闸阀通常法兰连接，特殊场合也有用焊接连接的。
3、对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4、电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
5、电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
6、初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开至中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法厂家),方可正常运行。
