奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DN150 PN16Z741H16C- 液动法兰闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
液动法兰闸阀种类
生产：液动法兰闸阀规格、液动法兰闸阀参数、液动法兰闸阀尺寸、液动法兰闸阀价格、液动法兰闸阀特点、液动法兰闸阀用途、液动法兰闸阀优点、DN800液动法兰闸阀、DN1000液动法兰闸阀、DN1200液动法兰闸阀、DN1400液动法兰闸阀、DN1800液动法兰闸阀、DN2400液动法兰闸阀
如需了解更多液动法兰闸阀资料请： :液动法兰闸阀说明书资料介绍:

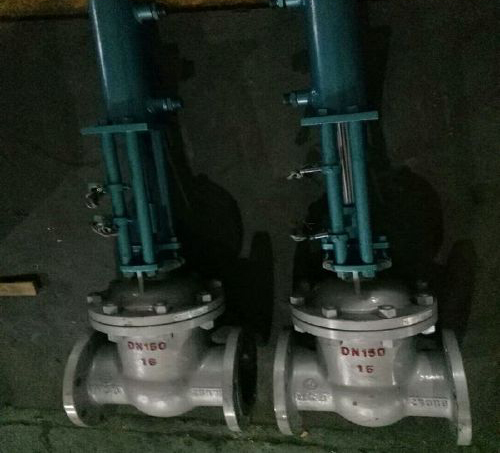

DN150 PN16液动法兰闸阀Z741H-16C:法兰连接的楔式法兰闸阀，液动执行器控制开关，明杆单闸板，密封面材质Cr13系列不锈钢，阀体材质碳钢，16压力，通经DN150（国标），适用温度：-29℃~425℃，广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.6MPa的蒸汽、水、油类介质的管路上作启闭用。
液动法兰闸阀型号编制：
液动法兰闸阀特点:
1、机、电、液、仪 ，实现现场控制，集中监控或自动控制。
2、无级调力，运行平稳，冲击力小，适用于较高压力场合。
3、节能，液压传动效率高达80%
4、阀门整体结构紧凑，体积小，无需液压泵站。 5、可控制任意阀位并可锁定。
液动法兰闸阀执行标准:
设计制造: JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92
液动法兰闸阀性能参数:
液动法兰闸阀零部件材质:
液动法兰闸阀结构尺寸:
液动法兰闸阀结构尺寸图:
安装注意事项:
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前， 校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时， 预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7. 定期保养，不得随意碰撞及挤压，以免影响密封。
8.安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DN150 PN16Z741H16C- 液动法兰闸阀产品，请您根据DN150 PN16Z741H16C- 液动法兰闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
液动法兰闸阀种类
生产：液动法兰闸阀规格、液动法兰闸阀参数、液动法兰闸阀尺寸、液动法兰闸阀价格、液动法兰闸阀特点、液动法兰闸阀用途、液动法兰闸阀优点、DN800液动法兰闸阀、DN1000液动法兰闸阀、DN1200液动法兰闸阀、DN1400液动法兰闸阀、DN1800液动法兰闸阀、DN2400液动法兰闸阀
如需了解更多液动法兰闸阀资料请： :液动法兰闸阀说明书资料介绍:
DN150 PN16液动法兰闸阀Z741H-16C:法兰连接的楔式法兰闸阀，液动执行器控制开关，明杆单闸板，密封面材质Cr13系列不锈钢，阀体材质碳钢，16压力，通经DN150（国标），适用温度：-29℃~425℃，广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.6MPa的蒸汽、水、油类介质的管路上作启闭用。
液动法兰闸阀型号编制：
| Z | 7 | 4 | 1 | H | -16 | ||
| 阀门代号 | 执行机构 | 作用方式 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
| Z：闸阀 | 3：涡轮 | B：常闭 | 1：楔式闸阀 | H：Cr13系列不锈钢 | 10:1.0MPa | 无：铸铁 | |
| 7：液动 | K：常开 | 4：梅花形 | T：铜合金 | 16:1.6MPa | C:WCB | ||
| 9：电动 | S:带手动 | 7：圆形 | W：本体密封 | 25:2.5MPa | P：304 | ||
| 无：手柄 | 40:4.0MPa | R：316 |
1、机、电、液、仪 ，实现现场控制，集中监控或自动控制。
2、无级调力，运行平稳，冲击力小，适用于较高压力场合。
3、节能，液压传动效率高达80%
4、阀门整体结构紧凑，体积小，无需液压泵站。 5、可控制任意阀位并可锁定。
液动法兰闸阀执行标准:
设计制造: JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92
液动法兰闸阀性能参数:
| 型号 | PN | 工作压力 | 适用温度 | 适用介质 | 材料 | ||||
| (Mpa) | （℃） | 阀体、阀盖 | 闸板 | 阀体密封圈 | 阀杆 | 填料 | |||
| Z741H-16 | 16 | 1.6 | ≤425 | 水、蒸汽、油品等 | 铸钢 | 碳钢堆焊 | 堆焊不锈钢 | 碳素钢或铬不锈钢 | 石棉石墨 |
| 油品、煤气等 | 碳钢堆焊 | 堆焊不锈钢 |
| 型号 | 零件名称 | ||||
| 阀体、阀盖 | 闸板 | 阀体密封圈 | 阀杆 | 填料 | |
| Z741H-16 | 铸钢 | 碳钢堆焊 | 碳钢堆焊 | 碳素钢或铬不锈钢 | 石棉石墨 |
| 碳钢堆焊 | 碳钢堆焊 |
| DN | L | D | D1 | D2 | b | z×Φd | H | H1 | D0 | 重量/kg |
| 100 | 230 | 215 | 180 | 155 | 22 | 8×Φ18 | 525 | 641 | 210 | 62 |
| 150 | 280 | 280 | 240 | 210 | 24 | 8×Φ23 | 733 | 898 | 275 | 115 |
| 200 | 330 | 335 | 295 | 265 | 26 | 8×Φ23 | 909 | 1113 | 335 | 170 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12×Φ23 | 1055 | 1305 | 370 | 255 |
| 300 | 420 | 440 | 400 | 368 | 28 | 12×Φ23 | 1315 | 1635 | 410 | 345 |
| 350 | 450 | 500 | 460 | 428 | 30 | 16×Φ23 | 1326 | 1697 | 485 | 515 |
| 400 | 480 | 565 | 515 | 482 | 32 | 16×Φ25 | 1515 | 1925 | 515 | 665 |
安装注意事项:
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前， 校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时， 预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7. 定期保养，不得随意碰撞及挤压，以免影响密封。
8.安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
