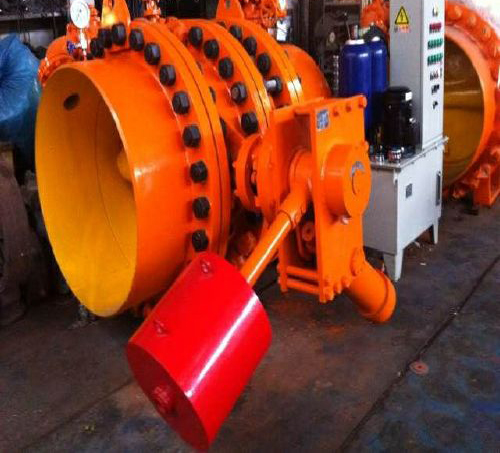

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多HD7B41X10~16-重锤式液控蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
液压站:
1、电控箱 2、电磁阀 3、手动泵 4、压力表 5、集成模块 6、蓄能器 7、油泵电机组 8、油箱 9、标牌 10、检修孔 11、液位计
外形结构尺寸图:
安装使用注意事项:
安装前应核对本阀铭牌参数是否符合使用要求；清洗阀体通道及蝶板、检查各部位有无损坏现象，各零部件联接螺栓是否紧固。 确认液压传动系统与水泵出水管道的相对方位，将阀门安装在水泵出口。 蝶阀安装在基础上应校正水平，保证阀轴不倾斜。阀门支脚及辅助支撑主要用于保证阀门安装运行平稳，不宜大量承受与其垂直的管道轴向水推力；轴向水推力应通过阀前或阀后管道传递到承重基础上。 注：液控止回蝶阀阀体上的方向表示阀门承压方向，当安装于水泵出口时，阀体上箭头方向应与水泵出水方向相反，且阀门立、卧安装不影响效果（口径≤800，可360°旋转）。
日常维护:
1、出厂时各部分都已根据用户要求调节设定好，一般不得随意调节改动。
2、设备需在提供电源条件下工作，要求稳定可靠。
3、由于本系统控制阀组了众多螺纹插装阀，需特别注意油液的清洁度，建议三个月旁路过滤油一次。
4、根据使用工况，24小时连续工作制，每半年 更换油液一次；8小时间断工作制可按累计使用2400小时后更换一次。
5、定期检查油箱液面高度。*次加油建议加满液位计，正常工作状态下液面要求满足在液位计1/2以上高度位置，底于1/3高度时 加油。
6、应定期（一个月）检查蓄能器内气体压力，正常充气压力在70 Bar，底于60 Bar时需充气。
7、液压装置投入运行后，需经常到工作现场观察运行情况，看是否有液位低、热过载、漏油等异常现象发生，如有需及时处理。
8、定期进行游动操作，以防止阀门卡住。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HD7B41X10~16-重锤式液控蝶阀产品，请您根据HD7B41X10~16-重锤式液控蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、HD7B41X10~16-重锤式液控蝶阀基本参数公称直径200~4000mm公称压力2.5~40强度试验1.5×PN密封试验1.1×PN工作介质水、海水、油品、气体等工作温度≤120°
二、HD7B41X10~16-重锤式液控蝶阀标准与规范产品制造GB/T14478-1993、GB/T12238-2008、JB/T8527-1997传动装置JB/T5299-1998阀门长度GB/T12221-2005试验检验GB/T14478-1997、GB/T13927-1992质量保证ISO9001:2000
三、HD7B41X10~16-重锤式液控蝶阀启闭参数口径＜1000≥1000开阀时间15~60秒25~120秒关阀时间快关5~2010~50秒（可调）慢关10~6020~90秒关阀角度快关70+1070+10慢关20+1020+10
四、HD7B41X10~16-重锤式液控蝶阀电气控制电控箱类型普通型、防爆型动力电源AC380V±10%/50HZ控制电源AC220V、DC220V、DC110V、DC24V
五、HD7B41X10~16-重锤式液控蝶阀主要构件材料阀体材料灰铸铁、球墨铸铁、碳素钢蝶板材料灰铸铁、球墨铸铁、碳素钢阀座堆焊铜合金、不锈钢阀体密封圈优质丁腈橡胶/不锈钢+柔性石墨层叠阀轴材料不锈钢、碳素钢镶不锈钢套填料V形密封圈、柔性石墨轴套钢背聚甲醛复合材料外形连接尺寸:
| DN | PN | D | D1 | b | L | A | B | H |
| 500 | 1 | 670 | 620 | 43 | 229 | 720 | 1650 | 1360 |
| 600 | 1 | 780 | 725 | 48 | 267 | 720 | 1730 | 1390 |
| 700 | 1 | 895 | 840 | 54 | 292 | 720 | 1800 | 1445 |
| 800 | 1 | 1015 | 950 | 58 | 318 | 720 | 1870 | 1485 |
| 900 | 1 | 1115 | 1050 | 61 | 330 | 720 | 2070 | 1865 |
| 1000 | 1 | 1230 | 1160 | 67 | 410 | 755 | 2165 | 1930 |
| 1200 | 1 | 1455 | 1380 | 65 | 470 | 905 | 2265 | 2030 |
| 1400 | 1 | 1675 | 1590 | 68 | 530 | 905 | 2665 | 2270 |
| 1200 | 0.6 | 1405 | 1340 | 65 | 470 | 755 | 2365 | 2025 |
| 1400 | 0.6 | 1630 | 1560 | 68 | 530 | 755 | 2665 | 2270 |
| 1600 | 0.6/0.25 | 1830 | 1760 | 68 | 600 | 905 | 2940 | 2380 |
| 1800 | 0.6/0.25 | 2045 | 1970 | 70 | 670 | 905 | 3325 | 2470 |
| 2000 | 0.25 | 2265 | 2180 | 54 | 760 | 905 | 3660 | 2370 |
| 2200 | 0.25 | 2475 | 2390 | 60 | 840 | 1123 | 4325 | 2940 |
| 2400 | 0.25 | 2685 | 2600 | 62 | 910 | 1123 | 4530 | 3000 |
1、电控箱 2、电磁阀 3、手动泵 4、压力表 5、集成模块 6、蓄能器 7、油泵电机组 8、油箱 9、标牌 10、检修孔 11、液位计
外形结构尺寸图:
安装使用注意事项:
安装前应核对本阀铭牌参数是否符合使用要求；清洗阀体通道及蝶板、检查各部位有无损坏现象，各零部件联接螺栓是否紧固。 确认液压传动系统与水泵出水管道的相对方位，将阀门安装在水泵出口。 蝶阀安装在基础上应校正水平，保证阀轴不倾斜。阀门支脚及辅助支撑主要用于保证阀门安装运行平稳，不宜大量承受与其垂直的管道轴向水推力；轴向水推力应通过阀前或阀后管道传递到承重基础上。 注：液控止回蝶阀阀体上的方向表示阀门承压方向，当安装于水泵出口时，阀体上箭头方向应与水泵出水方向相反，且阀门立、卧安装不影响效果（口径≤800，可360°旋转）。
日常维护:
1、出厂时各部分都已根据用户要求调节设定好，一般不得随意调节改动。
2、设备需在提供电源条件下工作，要求稳定可靠。
3、由于本系统控制阀组了众多螺纹插装阀，需特别注意油液的清洁度，建议三个月旁路过滤油一次。
4、根据使用工况，24小时连续工作制，每半年 更换油液一次；8小时间断工作制可按累计使用2400小时后更换一次。
5、定期检查油箱液面高度。*次加油建议加满液位计，正常工作状态下液面要求满足在液位计1/2以上高度位置，底于1/3高度时 加油。
6、应定期（一个月）检查蓄能器内气体压力，正常充气压力在70 Bar，底于60 Bar时需充气。
7、液压装置投入运行后，需经常到工作现场观察运行情况，看是否有液位低、热过载、漏油等异常现象发生，如有需及时处理。
8、定期进行游动操作，以防止阀门卡住。
