奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D772XH10~16-液动蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

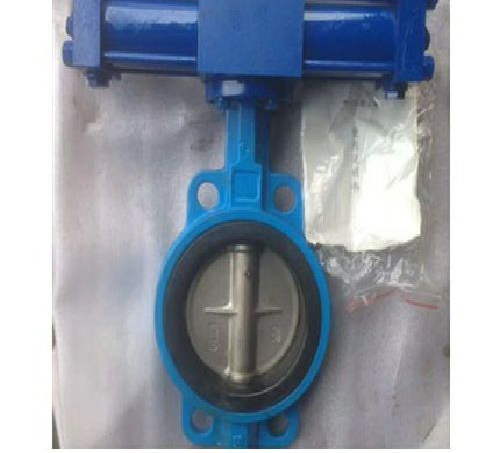

D772XH10~16-液动蝶阀：对夹连接软密封蝶阀，液动控制开关，阀体钢衬橡胶密封，阀板不锈钢材质，10~16压力，通经DN200（国标），利用液压油源进行操作。是新一代液控蝶阀，它兼有截止和止回的功能可一阀代两阀，并能按预先调好的程序，分快关和缓闭两阶段的动作实现关阀，对于突然停电或事故停泵过程中产生的升压造成的水锤危害及介质倒流引起水泵机组倒转等有 的消除和抑制作用，是保证水泵机组和管网系统安全可靠运行的有效设备。适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）。
D772XH10~16-液动蝶阀型号编制：
D772XH10~16-液动蝶阀零部件材质
D772XH10~16-液动蝶阀外形尺寸
安装注意事项:
1、安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸装到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
5、得发在安装前应保持干燥，不可露天存放
6、安装蝶阀前要检查管道，确保管道内无焊渣等异物
7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀法兰，不得使用平焊法兰。
9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免 橡胶件。
10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
11、装上的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
保养事项:
1、气动蝶阀在使用过程中，应经常保持清洁，传动螺纹 定期润滑，发现故障时，应立即停止使用，查明原因清除故障。
2、填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。
3、安装时，可将阀门按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止阀介质流向应是纵阀瓣下面往 ，升降式止回阀只能水平安装。
4、气动蝶阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至上位置拧紧，即可阻止介质从填料处泄漏。
5、气动蝶阀开、关时应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。
6、安装前， 仔细核对本阀标志的压力，通径是否符合使用要求，消除运输过程所造成的缺陷，并消除阀件的污垢。
7、长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，清除污垢，存放时球阀应两端堵塞并处于开启状态，气动蝶阀，通道的两端应堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。
附件选择:
(1)气动蝶阀的附件主要有：定位器、转换器、继动器、增压阀、保位阀、减压阀、过滤器、油雾器、行程开关、位置发讯器、电磁阀、手轮机构。
(2)附件起补充功能和保证阀运行的作用。必要的就增加，不必要的不增加。不必要时增加附件会提高价格并降低可靠性。
(3)定位器的主要功能是提高输出力和动作速度，不需要这些功能时，可不带，不是带了定位器就好。
(4)对快速响应系统，不要阀动作快，可选转换器。
(5)严格的防爆场合，可选：电气转换器+气动定位器。
(6)电磁阀应选择可靠的产品，防止要它动作时不动作。
(7)重要场合建议不用手轮机构，防止人为误动作。
(8)好由生产厂家提供并总成在阀上供货，以保证系统和总成联接的可靠性。
(9)订货时，应提供附件的名称、型号、规格、输入信号、输出信号等。
(10)再重申：请注意这些"小东西"的重要性，尤其是可靠性。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D772XH10~16-液动蝶阀产品，请您根据D772XH10~16-液动蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
D772XH10~16-液动蝶阀：对夹连接软密封蝶阀，液动控制开关，阀体钢衬橡胶密封，阀板不锈钢材质，10~16压力，通经DN200（国标），利用液压油源进行操作。是新一代液控蝶阀，它兼有截止和止回的功能可一阀代两阀，并能按预先调好的程序，分快关和缓闭两阶段的动作实现关阀，对于突然停电或事故停泵过程中产生的升压造成的水锤危害及介质倒流引起水泵机组倒转等有 的消除和抑制作用，是保证水泵机组和管网系统安全可靠运行的有效设备。适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）。
D772XH10~16-液动蝶阀型号编制：
| 公称通经（mm） | 1400-2400 | 1200-2400 | 500-2400 | 500-2400 | 500-1600 | |
| 公称压力（MPa） | 0.25 | 0.6 | 1 | 1.6 | 2.5 | |
| 试验压力 | 强度试验 | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 适用介质 | 水 | |||||
| 适用温度（℃） | ≤80℃ | |||||
| 介质流速 | 3m/s |
| 零件名称 | 材料 |
| 阀体、蝶板 | 灰铸铁、球墨铸铁、碳素钢 |
| 阀轴 | 不锈钢 |
| 密封圈 | 不锈钢、NBR |
| 填料 | NBR |
| DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
| DO | n-d | DO | n-d | DO | n-d | ||||||
| 50 | 43 | 63 | 235 | 270 | 110 | 110 | 4/14 | 125 | 4/18 | 125 | 4/18 |
| 65 | 46 | 70 | 250 | 270 | 110 | 130 | 4/14 | 145 | 4/18 | 145 | 4/18 |
| 80 | 46 | 83 | 275 | 270 | 110 | 150 | 4/18 | 160 | 8/18 | 160 | 8/18 |
| 100 | 52 | 105 | 316 | 270 | 110 | 170 | 4/18 | 180 | 8/18 | 180 | 8/18 |
| 125 | 56 | 115 | 340 | 310 | 110 | 200 | 8/18 | 210 | 8/18 | 210 | 8/18 |
| 150 | 56 | 137 | 376 | 310 | 110 | 225 | 8/18 | 240 | 8/22 | 240 | 8/22 |
| 200 | 60 | 164 | 430 | 353 | 150 | 280 | 8/18 | 295 | 8/22 | 295 | 8/22 |
| 250 | 68 | 206 | 499 | 353 | 150 | 335 | 12/18 | 350 | 12/22 | 355 | 12/26 |
| 300 | 78 | 230 | 570 | 380 | 150 | 395 | 12/22 | 400 | 12/22 | 410 | 12/26 |
1、安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸装到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
5、得发在安装前应保持干燥，不可露天存放
6、安装蝶阀前要检查管道，确保管道内无焊渣等异物
7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀法兰，不得使用平焊法兰。
9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免 橡胶件。
10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
11、装上的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
保养事项:
1、气动蝶阀在使用过程中，应经常保持清洁，传动螺纹 定期润滑，发现故障时，应立即停止使用，查明原因清除故障。
2、填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。
3、安装时，可将阀门按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止阀介质流向应是纵阀瓣下面往 ，升降式止回阀只能水平安装。
4、气动蝶阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至上位置拧紧，即可阻止介质从填料处泄漏。
5、气动蝶阀开、关时应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。
6、安装前， 仔细核对本阀标志的压力，通径是否符合使用要求，消除运输过程所造成的缺陷，并消除阀件的污垢。
7、长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，清除污垢，存放时球阀应两端堵塞并处于开启状态，气动蝶阀，通道的两端应堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。
附件选择:
(1)气动蝶阀的附件主要有：定位器、转换器、继动器、增压阀、保位阀、减压阀、过滤器、油雾器、行程开关、位置发讯器、电磁阀、手轮机构。
(2)附件起补充功能和保证阀运行的作用。必要的就增加，不必要的不增加。不必要时增加附件会提高价格并降低可靠性。
(3)定位器的主要功能是提高输出力和动作速度，不需要这些功能时，可不带，不是带了定位器就好。
(4)对快速响应系统，不要阀动作快，可选转换器。
(5)严格的防爆场合，可选：电气转换器+气动定位器。
(6)电磁阀应选择可靠的产品，防止要它动作时不动作。
(7)重要场合建议不用手轮机构，防止人为误动作。
(8)好由生产厂家提供并总成在阀上供货，以保证系统和总成联接的可靠性。
(9)订货时，应提供附件的名称、型号、规格、输入信号、输出信号等。
(10)再重申：请注意这些"小东西"的重要性，尤其是可靠性。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D772XH10~16-液动蝶阀产品，请您根据D772XH10~16-液动蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
