奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多TSHZ141T10-电磁液动缓闭节能闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
电磁-液动缓闭节能闸阀种类
生产：TS-HZ141T-10电磁-液动缓闭节能闸阀、TS-HZ141T-16电磁-液动缓闭节能闸阀、TS-HZ141T-25电磁-液动缓闭节能闸阀、DN100电磁-液动缓闭节能闸阀、DN200电磁-液动缓闭节能闸阀、DN300电磁-液动缓闭节能闸阀、DN400电磁-液动缓闭节能闸阀、DN800电磁-液动缓闭节能闸阀、DN1000电磁-液动缓闭节能闸阀、电磁-液动缓闭节能闸阀用途、电磁-液动缓闭节能闸阀厂家、电磁-液动缓闭节能闸阀尺寸
如需了解更多电磁-液动缓闭节能闸阀资料请： :电磁-液动缓闭节能闸阀说明书资料介绍:

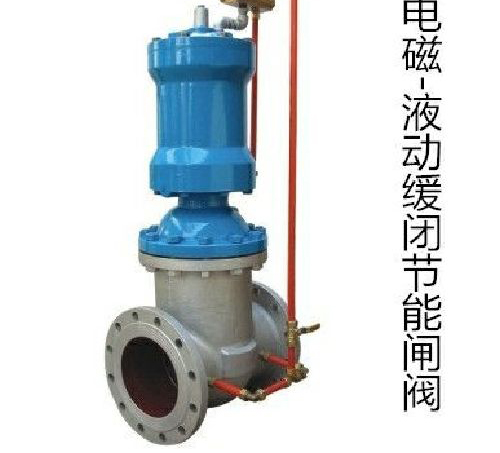

电磁-液动缓闭节能闸阀TS-HZ141T-10:法兰连接的楔式法兰闸阀，电磁-液动控制开关，密封面材质可以堆焊铜或者不锈钢也可以本体不堆焊，明杆单闸板，阀体材质铸铁碳钢不锈钢可选，10~16压力，通经DN400（国标），适用温度：-29℃~425℃，适用于工业管路各级泵站和高层建筑的加压给水系统中，作启闭设备使用，使用该阀时，可取消机泵组常设的止回阀，电动阀、水锤消除器等；具有一阀三用、节能、节资、简化控制系统的作用。
电磁-液动缓闭节能闸阀特点:
1、依靠自身管内介质压力作动力源，在PLC电控设备的配合使用下，可实现自动控制、远程控制、集中控制及泵阀 控制。
2、简化了操作程序，并且该阀在水泵电机突然停电时，能自动先快后慢地关闭，由于关阀过程分为先快后慢两个阶段完成，故又能有效地防止和消除危害性水锤对管网设备的破坏
3、由于取消了止回阀、水锤消除器等设备，大大减少了水头损失，如使用一台DN400缓闭闸阀，当管道内介质流速为2m/s时，每年可节电1.8万度左右，其节电价值大于购阀价值，所以该阀是节电、节资、安全、省力的 设备。
电磁-液动缓闭节能闸阀执行标准:
设计制造: JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92
电磁-液动缓闭节能闸阀技术参数:
电磁-液动缓闭节能闸阀结构尺寸:
电磁-液动缓闭节能闸阀结构尺寸图:
操作方法及工作原理
1、开泵开阀
水泵电机通电约5 秒钟后，电磁换向阀亦通电，此时主管道内驱动介质经连接管进入电磁换向阀的P孔经O2孔进入液压缸的下腔，推动活塞往上运动，阀杆亦带动闸板向上开启，在开启过程中，液压缸上腔的介质由电磁换向阀的O1孔经A孔排出。
2、关阀停泵
电磁换向阀断电，驱动介质则由电磁换向阀的P孔经O1孔经连接管进入液压缸的上腔，推动活塞往下运动，阀杆亦带动闸板向下关闭。在关闭过程中，液压缸下腔的介质由电磁换向阀O2孔经B孔排出。当闸板关闭至公称通径的80%左右时，液压缸内的截流活塞进入截流状态，闸板的关闭速度由快变慢，即形成缓闭，此时闸阀的缓闭工况可防止和消除管网内危害性水锤过压的作用。件19 针形调速阀是缓闭时间长短的微调件，将针形调速阀顺时针旋转可延长阀门的缓闭时间，反之可缩短缓闭时间。在缓闭工况结束前，指示杆上的限位装置推动附设在缸盖上的行程开关，使水泵电机断电、此时闸阀还未完全关闭，仍处于缓闭过程中，因此水泵需经过一定时间的反转后，整个关闭过程才完毕。
3、运行调试
件12限位套除了可起推动行程开关断电的作用外，还具有防止阀门在关闭时，闸板与阀体闸得过紧，造成二次开启困难的作用。阀门在使用中若出现关闭不严现象时，可松开紧固螺母，将限位套适当向上调，至使阀门关闭严密为止，然后锁紧螺母。
安装注意事项:
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前， 校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时， 预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7. 定期保养，不得随意碰撞及挤压，以免影响密封。
8.安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的TSHZ141T10-电磁液动缓闭节能闸阀产品，请您根据TSHZ141T10-电磁液动缓闭节能闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
电磁-液动缓闭节能闸阀种类
生产：TS-HZ141T-10电磁-液动缓闭节能闸阀、TS-HZ141T-16电磁-液动缓闭节能闸阀、TS-HZ141T-25电磁-液动缓闭节能闸阀、DN100电磁-液动缓闭节能闸阀、DN200电磁-液动缓闭节能闸阀、DN300电磁-液动缓闭节能闸阀、DN400电磁-液动缓闭节能闸阀、DN800电磁-液动缓闭节能闸阀、DN1000电磁-液动缓闭节能闸阀、电磁-液动缓闭节能闸阀用途、电磁-液动缓闭节能闸阀厂家、电磁-液动缓闭节能闸阀尺寸
如需了解更多电磁-液动缓闭节能闸阀资料请： :电磁-液动缓闭节能闸阀说明书资料介绍:
电磁-液动缓闭节能闸阀TS-HZ141T-10:法兰连接的楔式法兰闸阀，电磁-液动控制开关，密封面材质可以堆焊铜或者不锈钢也可以本体不堆焊，明杆单闸板，阀体材质铸铁碳钢不锈钢可选，10~16压力，通经DN400（国标），适用温度：-29℃~425℃，适用于工业管路各级泵站和高层建筑的加压给水系统中，作启闭设备使用，使用该阀时，可取消机泵组常设的止回阀，电动阀、水锤消除器等；具有一阀三用、节能、节资、简化控制系统的作用。
电磁-液动缓闭节能闸阀特点:
1、依靠自身管内介质压力作动力源，在PLC电控设备的配合使用下，可实现自动控制、远程控制、集中控制及泵阀 控制。
2、简化了操作程序，并且该阀在水泵电机突然停电时，能自动先快后慢地关闭，由于关阀过程分为先快后慢两个阶段完成，故又能有效地防止和消除危害性水锤对管网设备的破坏
3、由于取消了止回阀、水锤消除器等设备，大大减少了水头损失，如使用一台DN400缓闭闸阀，当管道内介质流速为2m/s时，每年可节电1.8万度左右，其节电价值大于购阀价值，所以该阀是节电、节资、安全、省力的 设备。
电磁-液动缓闭节能闸阀执行标准:
设计制造: JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92
电磁-液动缓闭节能闸阀技术参数:
| 阀体部分 | 型号 | TS-HZ141T-10 | TS-HZ141T-16 | TS-HZ141T-25 |
| 公称压力（Mpa） | 1 | 1.6 | 2.5 | |
| 试验压力 | 密封（Mpa） | 1.1 | 1.76 | 2.75 |
| 强度（Mpa） | 1.5 | 2.4 | 3.75 | |
| 适用介质 | 水、汽、油 | |||
| 介质温度（℃） | <80 | |||
| 驱动部分 | 驱动介质 | 清水、压缩空气（订货时注明） | ||
| 驱动压力（Mpa） | ≥0.7倍管道实际压力（不低于0.2） | |||
| 控制部分 | 闸阀缓闭时间（秒） | 10-60（可调） | ||
| 控制器输入电压（V） | AC220 | |||
| 电磁阀线圈电压（V） | DC24 | |||
| 电磁阀线圈功耗（W） | 6 |
| DN | L | D | D1 | D2 | b | z×Φd | H | H1 | D0 | 重量/kg |
| 100 | 230 | 215 | 180 | 155 | 22 | 8×Φ18 | 525 | 641 | 210 | 62 |
| 150 | 280 | 280 | 240 | 210 | 24 | 8×Φ23 | 733 | 898 | 275 | 115 |
| 200 | 330 | 335 | 295 | 265 | 26 | 8×Φ23 | 909 | 1113 | 335 | 170 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12×Φ23 | 1055 | 1305 | 370 | 255 |
| 300 | 420 | 440 | 400 | 368 | 28 | 12×Φ23 | 1315 | 1635 | 410 | 345 |
| 350 | 450 | 500 | 460 | 428 | 30 | 16×Φ23 | 1326 | 1697 | 485 | 515 |
| 400 | 480 | 565 | 515 | 482 | 32 | 16×Φ25 | 1515 | 1925 | 515 | 665 |
操作方法及工作原理
1、开泵开阀
水泵电机通电约5 秒钟后，电磁换向阀亦通电，此时主管道内驱动介质经连接管进入电磁换向阀的P孔经O2孔进入液压缸的下腔，推动活塞往上运动，阀杆亦带动闸板向上开启，在开启过程中，液压缸上腔的介质由电磁换向阀的O1孔经A孔排出。
2、关阀停泵
电磁换向阀断电，驱动介质则由电磁换向阀的P孔经O1孔经连接管进入液压缸的上腔，推动活塞往下运动，阀杆亦带动闸板向下关闭。在关闭过程中，液压缸下腔的介质由电磁换向阀O2孔经B孔排出。当闸板关闭至公称通径的80%左右时，液压缸内的截流活塞进入截流状态，闸板的关闭速度由快变慢，即形成缓闭，此时闸阀的缓闭工况可防止和消除管网内危害性水锤过压的作用。件19 针形调速阀是缓闭时间长短的微调件，将针形调速阀顺时针旋转可延长阀门的缓闭时间，反之可缩短缓闭时间。在缓闭工况结束前，指示杆上的限位装置推动附设在缸盖上的行程开关，使水泵电机断电、此时闸阀还未完全关闭，仍处于缓闭过程中，因此水泵需经过一定时间的反转后，整个关闭过程才完毕。
3、运行调试
件12限位套除了可起推动行程开关断电的作用外，还具有防止阀门在关闭时，闸板与阀体闸得过紧，造成二次开启困难的作用。阀门在使用中若出现关闭不严现象时，可松开紧固螺母，将限位套适当向上调，至使阀门关闭严密为止，然后锁紧螺母。
安装注意事项:
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前， 校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时， 预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7. 定期保养，不得随意碰撞及挤压，以免影响密封。
8.安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的TSHZ141T10-电磁液动缓闭节能闸阀产品，请您根据TSHZ141T10-电磁液动缓闭节能闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
