奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Electric gate valveClass600LB- 电动闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

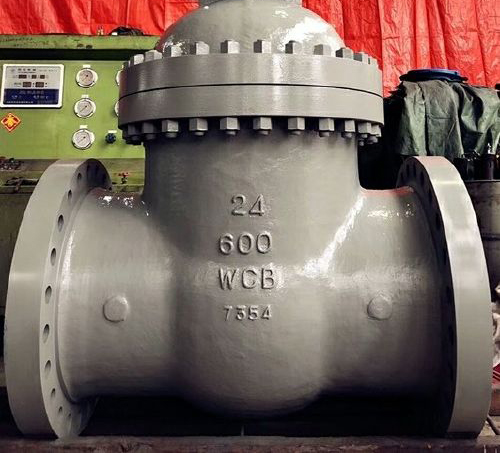

Electric gate valve电动闸阀Class600LB产品说明书资料介绍
Electric gate valve电动闸阀Class600LB设计生产检测标准使用美国标准API、ASME执行标准。
设计制造符合美国国家标准ANSIB16.34，美国石油学会标准API6D和API600要求。结构紧凑、体积小、刚性好、密封安全可靠。关闭件(闸板)弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。通径大于等于NPS10"，压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门，其操作装置中配有滚动轴承，启闭轻松。主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。NPS≤10"的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。
应用范围
广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道。 适用介质: 水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
结构特点:
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭比较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
执行标准:
设计与制造:API 600/API 6D
结构长度:ANSI B16.10
法兰尺寸:ANSI B16.5 ANSI B16.5
对焊连接尺寸:ANSI B16.25 ANSI B16.25
压力-温度:ANSI B16.34 ANSI B16.34
试验-检验:API 598 API6D
部件材料性能参数:
压力测试
连接尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Electric gate valveClass600LB- 电动闸阀产品，请您根据Electric gate valveClass600LB- 电动闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Electric gate valve电动闸阀Class600LB产品说明书资料介绍
Electric gate valve电动闸阀Class600LB设计生产检测标准使用美国标准API、ASME执行标准。
设计制造符合美国国家标准ANSIB16.34，美国石油学会标准API6D和API600要求。结构紧凑、体积小、刚性好、密封安全可靠。关闭件(闸板)弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。通径大于等于NPS10"，压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门，其操作装置中配有滚动轴承，启闭轻松。主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。NPS≤10"的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。
应用范围
广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道。 适用介质: 水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
结构特点:
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭比较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
执行标准:
设计与制造:API 600/API 6D
结构长度:ANSI B16.10
法兰尺寸:ANSI B16.5 ANSI B16.5
对焊连接尺寸:ANSI B16.25 ANSI B16.25
压力-温度:ANSI B16.34 ANSI B16.34
试验-检验:API 598 API6D
部件材料性能参数:
| 阀体、阀盖、闸板 | WCB | ZG1Cr18Ni9Ti | CF8（304） | CF3（304L） | ZG1Cr18Ni12Mo2Ti | CF8M（316） |
| 密封面 | Cr13或硬质合金 | 本体（W）或硬质合金（Y） | ||||
| 阀杆及内件 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9（304） | 00Cr19Ni11（304L） | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2（316） |
| 填料 | 柔性石墨 | |||||
| 垫片 | 不锈钢缠绕垫片 | |||||
| 适用介质 | 水、蒸汽、油品等 | 硝酸等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | ||
| 适用温度 | -29~425℃ | -40~500℃ | ||||
| 公称压力（Lb） | 强度试验 | 水密封试验 | 气密封试验 | |||
| MPa | Lbf/in2 | Mpa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.5~0.7 | 60~100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | ||
| 600 | 15.3 | 2225 | 11.2 | 1630 | ||
| NPS | DN | Class 600Lb | WT（kg） | |||||||
| in | mm | L | D | D1 | D2 | b | z-Φd | H | D0 | |
| 2" | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 510 | 254 | 44 |
| 21/2" | 65 | 330 | 190 | 149 | 105 | 29 | 8-Φ22 | 554 | 254 | 60 |
| 3" | 80 | 356 | 210 | 168.5 | 127 | 32 | 8-Φ22 | 595 | 305 | 80 |
| 4" | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 712 | 356 | 145 |
| 5" | 125 | 508 | 330 | 266.5 | 186 | 45 | 8-Φ29 | 826 | 406 | 236 |
| 6" | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 995 | 508 | 309 |
| 8" | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 1157 | 610 | 522 |
| 10" | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 1373 | 686 | 779 |
| 12" | 300 | 838 | 559 | 489 | 381 | 67 | 20-Φ35 | 1603 | 686 | 1108 |
| 14" | 350 | 889 | 603 | 527 | 413 | 70 | 20-Φ38 | 1930 | 762 | 1503 |
| 16" | 400 | 991 | 686 | 603 | 470 | 77 | 20-Φ41 | 2032 | 889 | 1939 |
| 18" | 450 | 1092 | 743 | 654 | 533 | 90 | 20-Φ44 | 2286 | 889 | 2733 |
| 20" | 500 | 1194 | 813 | 724 | 584 | 96 | 24-Φ44 | 2591 | 1118 | 3214 |
| 24" | 600 | 1397 | 940 | 838 | 692 | 109 | 24-Φ52 | 3124 | 1118 | 4177 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Electric gate valveClass600LB- 电动闸阀产品，请您根据Electric gate valveClass600LB- 电动闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
