奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z960YPW540 140V-电动闸阀 相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

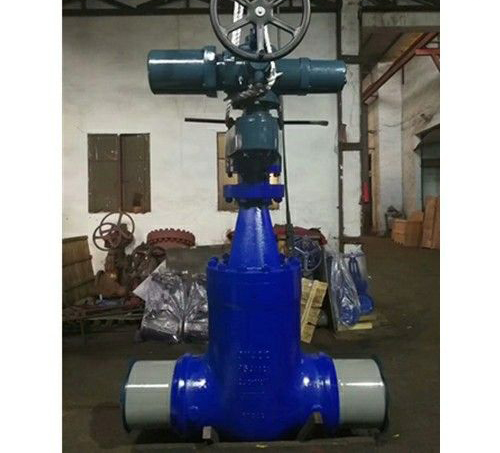

电动闸阀说明书资料介绍
电动闸阀与其他阀门产品相比的特点是高温高压，由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。阀体材质铬钼钢铸造适用于火力电厂540℃高温蒸汽使用，P54代表可以用于温度≤540℃介质，100V代表使用压力PN100阀体材质20CrMoV铬钼钢。智能电动装置控制开关，明杆楔式双闸板结构形式，本体结构为直通式，焊接（BW对焊），中腔采用自紧密封式结构（俗称自密封）压力越高密封越好，阀座密封面套焊STL硬质合金圈，阀板堆焊STL合金焊条，安装位置与管道垂直，并使阀门中腔向上，阀门工作时，阀瓣处于全开或全关位置，不允许停留在中间位置或当调节阀使用。适用介质：水、蒸气等非腐蚀性介质。主要用于电力（火力电站、核电站）、石油、化工、冶金、环保、矿山、食品、造纸、航天、船舶、各种系统的管路上，切断或接通管路介质。
由于性能技术特性、工况的特殊使安装在水、汽管道上作为启闭装置用。
?结构特点
1、采用压力自紧式密封结构，双闸板，两端支管为焊接连接。
2、关闭机构主要由能够调心的楔式双闸板、万向顶、夹圈等组成，借阀体内导向筋的引导作升降运动。
3、阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成。耐磨、抗擦伤性能好。
4、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀的抗擦伤性。
5、阀门的开启和关闭由电动装置来控制，电动装置由电机、减速器、转矩控制机构、现场操作机构、手、电动切换机构等组成，除就地操作外，还可以进行远距离操作。可根据用户要求选配各种电动执行器配套。
执行标准
1、设计、制造：E101
2、结构长度：E101
3、对焊连接：78DG ANSI B16。25
4、检查和试验：E101
零件材料
性能参数
外形连接尺寸
：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z960YPW540 140V-电动闸阀 产品，请您根据Z960YPW540 140V-电动闸阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
电动闸阀说明书资料介绍
电动闸阀与其他阀门产品相比的特点是高温高压，由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。阀体材质铬钼钢铸造适用于火力电厂540℃高温蒸汽使用，P54代表可以用于温度≤540℃介质，100V代表使用压力PN100阀体材质20CrMoV铬钼钢。智能电动装置控制开关，明杆楔式双闸板结构形式，本体结构为直通式，焊接（BW对焊），中腔采用自紧密封式结构（俗称自密封）压力越高密封越好，阀座密封面套焊STL硬质合金圈，阀板堆焊STL合金焊条，安装位置与管道垂直，并使阀门中腔向上，阀门工作时，阀瓣处于全开或全关位置，不允许停留在中间位置或当调节阀使用。适用介质：水、蒸气等非腐蚀性介质。主要用于电力（火力电站、核电站）、石油、化工、冶金、环保、矿山、食品、造纸、航天、船舶、各种系统的管路上，切断或接通管路介质。
由于性能技术特性、工况的特殊使安装在水、汽管道上作为启闭装置用。
?结构特点
1、采用压力自紧式密封结构，双闸板，两端支管为焊接连接。
2、关闭机构主要由能够调心的楔式双闸板、万向顶、夹圈等组成，借阀体内导向筋的引导作升降运动。
3、阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成。耐磨、抗擦伤性能好。
4、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀的抗擦伤性。
5、阀门的开启和关闭由电动装置来控制，电动装置由电机、减速器、转矩控制机构、现场操作机构、手、电动切换机构等组成，除就地操作外，还可以进行远距离操作。可根据用户要求选配各种电动执行器配套。
执行标准
1、设计、制造：E101
2、结构长度：E101
3、对焊连接：78DG ANSI B16。25
4、检查和试验：E101
零件材料
| 零件名称 | 材料牌号 | ||
| 阀体 | WCB | WC6、ZG20crmov | WC9\ZG15crlmolv |
| 闸板 | WCB | WC6、ZG20crmov | WC9\ZG15crlmolv |
| 阀盖 | 25 | 12Cr1Mo1VA | |
| 阀杆 | 1Cr17Ni12 | 20Cr1Mo1VA | |
| 阀座 | 25 | 12Cr1Mo1VA | |
| 密封环 | S软钢（增强柔性石墨） | S软钢（增强柔性石墨） | S软钢（增强柔性石墨） |
| 填料 | 增强柔性石墨 | ||
| 支架 | WCB | WCB或WC6 | |
| 阀杆螺母 | 45（ZCuZn25A16Fe3Mn3） | ||
| 四开环 | 1Cr13 | 20Cr1Mo1VA | |
| 型号 | 公称压PN（MPa） | 试验压力（MPa） | 工作压力（MPa） | 工作温度（℃） | 适用介质 | |
| 强度试验 | 密封试验/上密封试验 | |||||
| Z962Y-250 | 25 | 37.5 | 27.5 | 25 | ≤425 | 水、蒸汽 |
| Z962Y-320 | 32 | 48 | 36 | 32 | ≤425 | |
| Z962Y-P54100 | P5410 | 30 | 22 | ≤540 | 蒸汽 | |
| Z962Y-P55140 | P5514 | 37.5 | 27.5 | ≤550 | ||
| Z962Y-P54170 | P5517 | 48 | 36 | ≤540 | ||
| Z962Y-P57170 | P5717 | 61.8 | 41.2 | ≤570 | ||
| 公称通径DNNominal diameter | 主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions | 电动装置Electric dewice | 重量(kg)Weight | ||||
| d | L | H | L1 | L2 | |||
| Z962Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z962Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z962Y-P54100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z962Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 | |
