奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z441Y25-闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

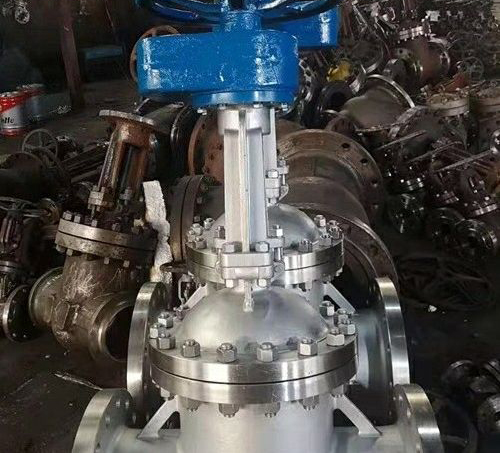

Z441Y25-闸阀行业内称之为正齿轮Z441Y25-闸阀，PN25 DN400 CS RF GB/T12234-2007，手动开关，明杆楔式，单闸板，法兰连接，阀体碳钢WCB，密封面堆焊四面STL合金，适用介质：催化剂，适用温度310~350℃，只能作全开和全关,不能作调节和节流闸板有两个密封面，这种闸板叫做弹性闸板。
用途
广泛用于建材厂、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢和硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
性能参数
部件材质
连接尺寸
安装注事事项
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板Z441Y25-闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的Z441Y25-闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的Z441Y25-闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的Z441Y25-闸阀，按产品使用说明书的规定安装。
9、阀门安装前进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z441Y25-闸阀产品，请您根据Z441Y25-闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Z441Y25-闸阀行业内称之为正齿轮Z441Y25-闸阀，PN25 DN400 CS RF GB/T12234-2007，手动开关，明杆楔式，单闸板，法兰连接，阀体碳钢WCB，密封面堆焊四面STL合金，适用介质：催化剂，适用温度310~350℃，只能作全开和全关,不能作调节和节流闸板有两个密封面，这种闸板叫做弹性闸板。
用途
广泛用于建材厂、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢和硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
性能参数
| 壳体材料 | 适用介质 | 适用温度（℃） |
| 碳素钢（C型） | 水、蒸汽、油品 | ≤425 |
| 铬镍钛钢（P型） | 硝酸类 | ≤200 |
| 铬镍钼钛钢（R型） | 醋酸类 | ≤200 |
| 铬钼钢（I型） | 水、蒸汽、油品 | ≤550 |
| 阀体、阀盖 | 阀板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
| 碳素钢 | 优质碳钢＋硬质合金或不锈钢 | 铬不锈钢 | 铝青铜 | 石墨石棉盘根 | 可锻铸铁 |
| 铬镍钛钢 | 不锈钢、不锈钢＋硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 浸聚四氟乙烯 | 可锻铸铁 |
| 铬镍钼钛钢 | 不锈钢、不锈钢＋硬质合金 | 铬镍钼钛不锈钢 | 铝青铜 | 浸聚四氟乙烯 | 可锻铸铁 |
| 铬钼钢 | 合金钢＋硬质合金 | 铬钼铝钢 | 铝青铜 | 柔性石棉＋33.4 | 可锻铸铁 |
| 型号 | 公称通径 | 尺寸(mm) | |||||||
| L | D | D1 | D2 | b-f | z-Φd | H | D0 | ||
| PN2.5MPa | 15 | 130 | 95 | 65 | 45 | 2/16 | 4/14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 2/16 | 4/14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 2/16 | 4/14 | 215 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 2/18 | 4/18 | 260 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 3/18 | 4/18 | 290 | 200 | |
| 50 | 250 | 160 | 125 | 100 | 3/20 | 4/18 | 345 | 220 | |
| 65 | 265 | 180 | 145 | 120 | 3/22 | 8/18 | 360 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 3/22 | 8/18 | 385 | 280 | |
| 100 | 300 | 230 | 190 | 160 | 3/24 | 8/23 | 430 | 300 | |
| 125 | 325 | 270 | 220 | 188 | 3/28 | 8/25 | 520 | 320 | |
| 150 | 350 | 300 | 250 | 218 | 3/30 | 8/25 | 610 | 350 | |
| 200 | 400 | 360 | 310 | 278 | 3/1 | 12/25 | 765 | 400 | |
| 250 | 450 | 425 | 370 | 332 | 3/1 | 12/30 | 900 | 450 | |
| 300 | 500 | 485 | 430 | 390 | 4/1 | 16-30 | 1130 | 500 | |
| 350 | 550 | 550 | 490 | 448 | 4/1 | 16-34 | 1250 | 550 | |
| 400 | 600 | 610 | 550 | 505 | 4/1 | 16-34 | 1430 | 600 | |
| 450 | 650 | 660 | 600 | 555 | 4/1 | 20-34 | 1520 | 650 | |
| 500 | 700 | 730 | 660 | 610 | 4/1 | 20-41 | 1650 | 700 | |
| 600 | 800 | 840 | 770 | 718 | 5/1 | 20-41 | 1850 | 800 | |
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板Z441Y25-闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的Z441Y25-闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的Z441Y25-闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的Z441Y25-闸阀，按产品使用说明书的规定安装。
9、阀门安装前进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
