奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z41X16C-闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

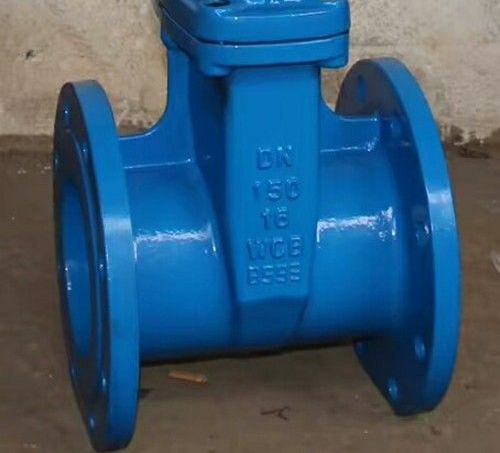

Z41X16C-闸阀法兰连接，阀体WCB铸钢材质，又叫弹性座封Z41X16C-闸阀，公称压力PN1.6MPa~2.5MPa，CLass150LB，公称通经DN50-DN500，适用温度-29℃~+120℃，适用介质：水、气体、油品等无腐蚀介质。手动操作开关，明杆弹性单闸板，用于清洁无酸性腐蚀性管道，阀板材质不锈钢制包橡胶耐磨耐腐蚀抗老化。广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
特点:
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀体WCB铸钢材质阀体的机械性能增加，抗拉伸。阀瓣整体包腈橡胶
3、阀门内件耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
4、体积小，重量轻，便于安装和维修
5、阀杆三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水
执行标准:
设计标准：GB/T12234-2007
结构长度：GB/T12221-2004
法兰标准：GB9113
检测试验：GB13927
零部件材质:
性能参数:
外形结构尺寸:
结构尺寸图:
安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板Z41X16C-闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的Z41X16C-闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的Z41X16C-闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的Z41X16C-闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z41X16C-闸阀产品，请您根据Z41X16C-闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Z41X16C-闸阀法兰连接，阀体WCB铸钢材质，又叫弹性座封Z41X16C-闸阀，公称压力PN1.6MPa~2.5MPa，CLass150LB，公称通经DN50-DN500，适用温度-29℃~+120℃，适用介质：水、气体、油品等无腐蚀介质。手动操作开关，明杆弹性单闸板，用于清洁无酸性腐蚀性管道，阀板材质不锈钢制包橡胶耐磨耐腐蚀抗老化。广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
特点:
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀体WCB铸钢材质阀体的机械性能增加，抗拉伸。阀瓣整体包腈橡胶
3、阀门内件耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
4、体积小，重量轻，便于安装和维修
5、阀杆三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水
执行标准:
设计标准：GB/T12234-2007
结构长度：GB/T12221-2004
法兰标准：GB9113
检测试验：GB13927
零部件材质:
| 名称 | 材料 | ||
| 阀体 | WCB | ||
| 闸板 | WCB外覆三元乙丙或腈橡胶 | ||
| 内六角螺栓 | 碳化处理 | ||
| 密封圈 | 腈橡胶或三元乙丙胶 | ||
| 阀盖 | WCB | ||
| 阀杆 | 304不锈钢 | ||
| “O” 形密封圈 | 腈橡胶 | ||
| 止推轴承 | 锡青铜 | ||
| 螺栓 | WCB | ||
| 压盖 | WCB | ||
| 防尘罩 | 腈橡胶 | ||
| 手轮（传动帽） | 钢板压制 | ||
| 型号 | ~25C | Z41X-150LB | |
| 工作压力（MPa） | 1.6~2.5 | 150LB | |
| 适用温度（℃） | ≤120 | ||
| 适用介质 | 水、气体、油品等 | ||
| 材料 | 阀体、阀盖 | WCB | |
| 闸板 | WCB包橡胶 | ||
| 阀杆 | 不锈钢 | ||
| 密封面 | 阀体：本体，闸板：橡胶 | ||
| 填料 | 腈橡胶 | ||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| HA | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| HC | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1031 | 1117 | 1655 | 1805 |
安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板Z41X16C-闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的Z41X16C-闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的Z41X16C-闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的Z41X16C-闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z41X16C-闸阀产品，请您根据Z41X16C-闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
