奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z945X10-电动弹性座封闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

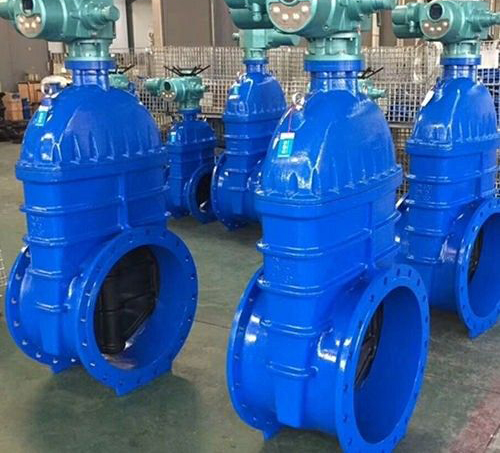

Z945X10-电动弹性座封闸阀产品说明书资料介绍
Z945X10-电动弹性座封闸阀法兰连接，暗杆弹性单闸板，阀体材质QT450材质，阀板金属包胶耐腐蚀抗老化，公称压力PN10，公称通经DN500，适用介质温度范围0-80℃，制造成本低经济实用。电动操作非常轻松自如地开关,闸板具有互换的功能.可以根据用户的要求加装启闭指示柱，或电动、气动执行机构。密封、防锈功能，安全可靠，使用寿命长。可立式或者卧式安装。
应用范围:
用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
型号编制：
特点:
1、整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生直通道，无泄留凹腔；阀杆密封"O"形密封圈。
2、防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷连接螺栓内六角螺栓，顶部胶封。
3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件不受水腐蚀的不锈钢或青铜等到材料。
4、适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
执行标准:
设计制造:GB12234-89
结构长度:GB12221-89
法兰尺寸:JB/T79-94
阀门检查和试验:GB13927
零部件材质:
性能参数:
外形结构尺寸:
:
安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z945X10-电动弹性座封闸阀产品，请您根据Z945X10-电动弹性座封闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Z945X10-电动弹性座封闸阀产品说明书资料介绍
Z945X10-电动弹性座封闸阀法兰连接，暗杆弹性单闸板，阀体材质QT450材质，阀板金属包胶耐腐蚀抗老化，公称压力PN10，公称通经DN500，适用介质温度范围0-80℃，制造成本低经济实用。电动操作非常轻松自如地开关,闸板具有互换的功能.可以根据用户的要求加装启闭指示柱，或电动、气动执行机构。密封、防锈功能，安全可靠，使用寿命长。可立式或者卧式安装。
应用范围:
用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
型号编制：
| Z | 9 | 4 | 5 | X | -10 | ||
| 阀门代号 | 执行机构 | 作用方式 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
| Z：闸阀 | 3：涡轮 | B：常闭 | 1：螺纹 | 1：明杆楔式 | X：橡胶密封 | 10:1.0MPa | 无：铸铁 |
| 6：气动 | K：常开 | 4：法兰 | 5：暗杆楔式 | 16:1.6MPa | C:WCB | ||
| 9：电动 | 7：对夹 | 4：平行板 | 25:2.5MPa | P：304 | |||
| 无：手柄 | 40:4.0MPa | R：316 |
1、整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生直通道，无泄留凹腔；阀杆密封"O"形密封圈。
2、防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷连接螺栓内六角螺栓，顶部胶封。
3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件不受水腐蚀的不锈钢或青铜等到材料。
4、适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
执行标准:
设计制造:GB12234-89
结构长度:GB12221-89
法兰尺寸:JB/T79-94
阀门检查和试验:GB13927
零部件材质:
| 名称 | 材料 | ||
| 阀体 | 灰铸铁、球墨铸铁、铸钢 | ||
| 闸板 | 球墨铸铁外覆三元乙丙或橡胶 | ||
| 内六角螺栓 | 碳化处理 | ||
| 密封圈 | 橡胶或三元乙丙胶 | ||
| 阀盖 | 灰铸铁、球墨铸铁、铸钢 | ||
| 阀杆 | 304不锈钢 | ||
| “O” 形密封圈 | 橡胶 | ||
| 止推轴承 | 锡青铜 | ||
| 螺栓 | 304不锈钢 | ||
| 压盖 | 球墨铸铁、铸钢 | ||
| 防尘罩 | 橡胶 | ||
| 手轮（传动帽） | 铸铁 | ||
| 型号 | Z945X-16 | ||
| 工作压力（MPa） | 1.0 | 1.6 | |
| 适用温度（℃） | ≤80 | ||
| 适用介质 | 水 | ||
| 材料 | 阀体、阀盖 | 灰铸铁 | |
| 闸板 | 铸铁包橡胶 | ||
| 阀杆 | 不锈钢 | ||
| 密封面 | 阀体：本体，闸板：橡胶 | ||
| 填料 | 橡胶 | ||
| 型号 | 公称口径 DNmm | L | D1 | D | Z-Φd | H | ||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||||
| RVC(H)X Z945X | 50 | 180 | 125 | 165 | 4-Φ18 | 268 | ||
| 65 | 190 | 145 | 185 | 4-Φ18 | 296 | |||
| 80 | 240 | 160 | 200 | 8-Φ18 | 340 | |||
| 100 | 250 | 180 | 235 | 8-Φ18 | 367 | |||
| 125 | 254 | 210 | 250 | 8-Φ18 | 424 | |||
| 150 | 280 | 240 | 290 | 8-Φ23 | 515 | |||
| 200 | 300 | 295 | 340 | 8/23 | 12/23 | 550 | ||
| 250 | 380 | 350 | 355 | 410 | 12/23 | 12/25 | 685 | |
| 300 | 400 | 400 | 410 | 460 | 12/23 | 12/25 | 760 | |
| 350 | 430 | 460 | 470 | 520 | 16-23 | 16-25 | 845 | |
| 400 | 406 | 515 | 525 | 580 | 16-26 | 16-30 | 945 | |
| 450 | 432 | 565 | 585 | 640 | 20-26 | 20-30 | 1020 | |
| 500 | 457 | 620 | 650 | 715 | 20-26 | 20-34 | 1140 | |
| 600 | 508 | 725 | 770 | 840 | 20-30 | 20-36 | 1320 | |
| DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
| H(手 轮) | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
| H(伞齿轮) | 1650 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
| H(电 动) | 电动装置可由用户 | ||||||
安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
