奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J61W25P-不锈钢焊接式截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

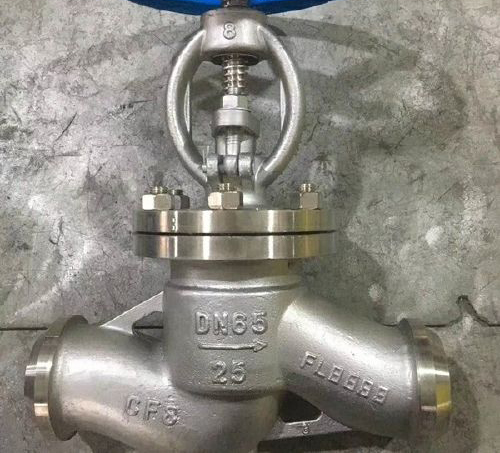

名称: 不锈钢截止阀
型号: J61W-25p
品牌: 上海奇众
公称通径: DN10~DN200mm ;
公称压力: PN1.6~PN2.5Mpa;
适用温度: -20℃~250℃;
阀体材质: 不锈钢;
适用介质: 弱酸腐蚀性等类;
J61W25P-不锈钢焊接式截止阀产品说明书资料介绍：
J61W25P-不锈钢焊接式截止阀 BW对焊连接，本体密封，手动开关，304不锈钢材质，直通法兰式，PN25压力，通经DN80（国标），适用介质：弱酸腐蚀性等。广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。操作方式：手动。
结构原理
不锈钢截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的 线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座 线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
特点
1、结构比闸阀简单，制造与维修都较方便
2、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
3、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时，一般顺流，介质从阀瓣下方向 ；公称压力PN≥20MPa时，一般逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
7、全开时阀瓣经常受冲蚀。
执行标准
压力测试
安装维护注意事项
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及微动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向*。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J61W25P-不锈钢焊接式截止阀产品，请您根据J61W25P-不锈钢焊接式截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
名称: 不锈钢截止阀
型号: J61W-25p
品牌: 上海奇众
公称通径: DN10~DN200mm ;
公称压力: PN1.6~PN2.5Mpa;
适用温度: -20℃~250℃;
阀体材质: 不锈钢;
适用介质: 弱酸腐蚀性等类;
J61W25P-不锈钢焊接式截止阀产品说明书资料介绍：
J61W25P-不锈钢焊接式截止阀 BW对焊连接，本体密封，手动开关，304不锈钢材质，直通法兰式，PN25压力，通经DN80（国标），适用介质：弱酸腐蚀性等。广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。操作方式：手动。
结构原理
不锈钢截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的 线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座 线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
特点
1、结构比闸阀简单，制造与维修都较方便
2、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
3、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时，一般顺流，介质从阀瓣下方向 ；公称压力PN≥20MPa时，一般逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
7、全开时阀瓣经常受冲蚀。
执行标准
| 设计与制造 | GB/T12235 | |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材 料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标 志 | GB/T12220 | |
| 供 货 | JB/T7928 | |
| 公称压力 | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
| 强度试验 | 2.4 | 3.8 | 6 | 9.6 | 15 | 24 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11 | 18 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11 | 18 |
| 气密封试验 | 0.4-0.7 | |||||
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及微动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向*。
