  • 截止阀
  • 铝青铜截止阀
  • J41F16

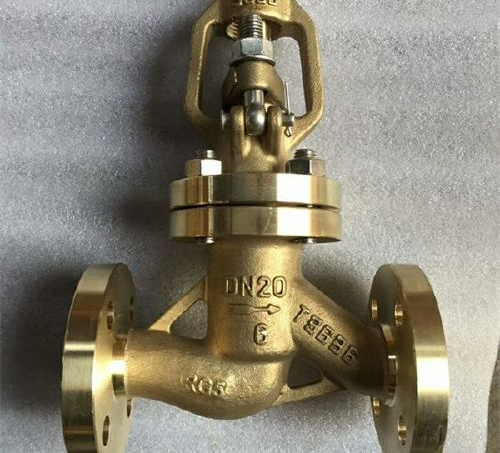

  • J41F16-铝青铜截止阀
  • 26
上一个:铜截止阀  下一个:钢制低压截止阀
奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J41F16-铝青铜截止阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!
J41F16-铝青铜截止阀产品说明书资料介绍:
J41F16-铝青铜截止阀主要材质铝青铜有很多牌号不同牌号使用效果不一样,有良好的耐腐性、足够的强度。适用于海水、含氯离子多的场合管道上,主要应用于船舶、石化、化工、电力、冶金、医药、食品等行业。
性能参数
1、驱动方式:手动
2、阀体材质:铝青铜
3、连接方式:法兰
4、设计压力:PN6
5、适用介质:腐蚀性介质
6、密封材质:本体
产品执行标准:
设计标准:GB/T12235
结构长度:GB/T12221
连接法兰:GB9113 JB79、HG20596
试验和检验:GB13927 JB9092
压力温度等级:GB/T12224
外形结构尺寸
外形结构尺寸
型号公称通径DN尺寸(mm)
LDD1D2HDo
PN1615130956545170120
201501057555190140
251601158565205160
3218013510078270180
4020014511085310200
50230160125100358240
65290180145120373280
80310195160135435320
100350215180155500360
125400245210185614400
150480280240210674400
200600335295265818450
250730405355320969550
外形结构尺寸图
结构形式:
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构,但其流体的阻力大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多锻造,适用于较小通经、较高压力的的截止阀。
