奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J41H16R-不锈钢截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

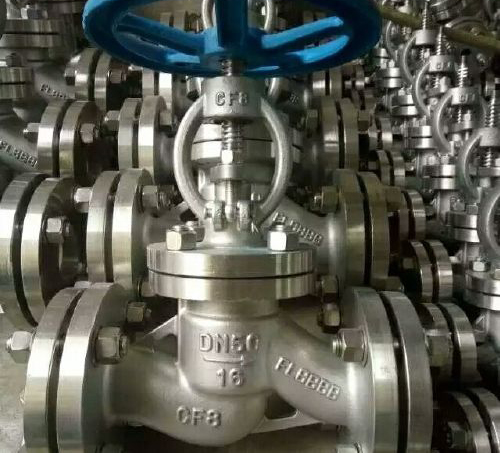

J41H16R-不锈钢截止阀产品说明书介质：
J41H16R-不锈钢截止阀结构比闸阀简单，制造与维修都较方便，适用介质：水、蒸汽、油品、弱酸性腐蚀介质等。广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。操作方式有：手动、齿轮传动、电动、气动等。
?特点
1、结构比闸阀简单，制造与维修都较方便
2、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
3、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时，一般顺流，介质从阀瓣下方向 ；公称压力PN≥20MPa时，一般逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
7、全开时阀瓣经常受冲蚀。
执行标准
外形结构尺寸
安装维护注意事项
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及微动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向*。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J41H16R-不锈钢截止阀产品，请您根据J41H16R-不锈钢截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
J41H16R-不锈钢截止阀产品说明书介质：
J41H16R-不锈钢截止阀结构比闸阀简单，制造与维修都较方便，适用介质：水、蒸汽、油品、弱酸性腐蚀介质等。广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。操作方式有：手动、齿轮传动、电动、气动等。
?特点
1、结构比闸阀简单，制造与维修都较方便
2、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
3、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时，一般顺流，介质从阀瓣下方向 ；公称压力PN≥20MPa时，一般逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
7、全开时阀瓣经常受冲蚀。
执行标准
| 设计与制造 | GB/T12235 | |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材 料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标 志 | GB/T12220 | |
| 供 货 | JB/T7928 | |
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 16 | 4×ø14 | 198 | 120 | 4.9 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 | 233 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4×ø14 | 275 | 140 | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4×ø14 | 285 | 160 | 7.5 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4×ø18 | 302 | 180 | 8.5 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4×ø18 | 355 | 200 | 12.5 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4×ø18 | 362 | 240 | 16 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8×ø18 | 325 | 280 | 25 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8×ø18 | 369 | 280 | 30 |
| 100 | 350 | 230 | 190 | 165 | 24 | 8×ø23 | 370 | 300 | 35 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8×ø18 | 558 | 400 | 89 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8×ø23 | 611 | 400 | 98 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12×ø25 | 721 | 400 | 170 |
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及微动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向*。
