奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J41H10P-截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

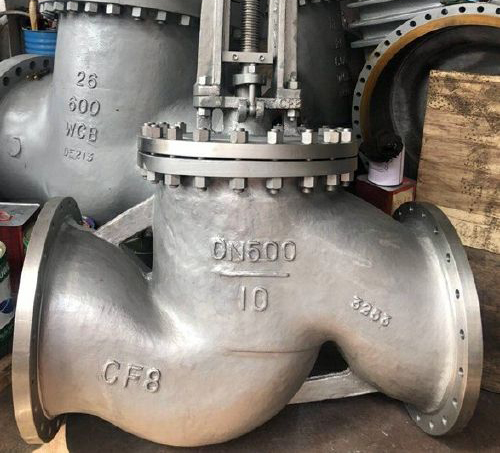

J41H10P-截止阀-DN500手动开关，304不锈钢材质，直通法兰式J41H10P-截止阀，本体密封，PN10压力，通经DN500（国标），适用介质：水、蒸汽、油品等。广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。操作方式有：手动、齿轮传动、电动、气动等。
毛培图
性能参数
特点:
1、结构比闸阀简单，制造与维修都较方便
2、启闭时，阀瓣行程小，因而J41H10P-截止阀高度比闸阀小，但结构长度比闸阀长。
3、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时，一般顺流，介质从阀瓣下方向 ；公称压力PN≥20MPa时，一般逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，J41H10P-截止阀介质只能单方向流动，不能改变流动方向。
7、全开时阀瓣经常受冲蚀。
加工完成
执行标准:
压力测试:
零件材质:
外形结构尺寸:
打包完成
安装维护注意事项：
1、手轮、手柄操作的J41H10P-截止阀可安装在管道的任何位置上。
2、手轮、手柄及微动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向*。
结构形式：
J41H10P-截止阀阀体的结构形式有直通式、直流式和直角式。直通式是较常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多锻造，适用于较小通经、较高压力的的J41H10P-截止阀。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J41H10P-截止阀产品，请您根据J41H10P-截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
J41H10P-截止阀-DN500手动开关，304不锈钢材质，直通法兰式J41H10P-截止阀，本体密封，PN10压力，通经DN500（国标），适用介质：水、蒸汽、油品等。广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。操作方式有：手动、齿轮传动、电动、气动等。
毛培图
性能参数
| 产品名称： | 大口径不锈钢J41H10P-截止阀 | 产品型号： | ||||
| 公称通径： | DN500 | 阀座密封： | Cr系列不锈钢 | |||
| 公称压力： | PN10 | 连接方式： | 法兰 | |||
| 适用温度： | ≤250℃ | 驱动方式： | 手动 | |||
| 阀体材质： | 304 | 制造标准： | GB12235/HG20592 | |||
| 适用介质： | 水、油品、蒸气 | 生产厂家： | 上海奇众阀门制造有限公司 | |||
1、结构比闸阀简单，制造与维修都较方便
2、启闭时，阀瓣行程小，因而J41H10P-截止阀高度比闸阀小，但结构长度比闸阀长。
3、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时，一般顺流，介质从阀瓣下方向 ；公称压力PN≥20MPa时，一般逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，J41H10P-截止阀介质只能单方向流动，不能改变流动方向。
7、全开时阀瓣经常受冲蚀。
加工完成
执行标准:
| 设计与制造 | GB/T12235 | |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材 料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标 志 | GB/T12220 | |
| 供 货 | JB/T7928 | |
| 公称压力 | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
| 强度试验 | 2.4 | 3.8 | 6 | 9.6 | 15 | 24 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11 | 18 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11 | 18 |
| 气密封试验 | 0.4-0.7 | |||||
| 型号 | 材料 | |||
| 阀体、阀盖 | 阀杆 | 密封面 | 填料 | |
| J41H-10 | 304 | 304 | 304 | 石棉、石墨、柔性石墨、聚四氟乙烯 |
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
| 500 | 1150 | 1000 |
安装维护注意事项：
1、手轮、手柄操作的J41H10P-截止阀可安装在管道的任何位置上。
2、手轮、手柄及微动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向*。
结构形式：
J41H10P-截止阀阀体的结构形式有直通式、直流式和直角式。直通式是较常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多锻造，适用于较小通经、较高压力的的J41H10P-截止阀。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J41H10P-截止阀产品，请您根据J41H10P-截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
