奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多QYSQ647DZMF16-代钟阀喷煤球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
QYSQ647DZMF16-代钟阀喷煤球阀产品说明书资料介绍

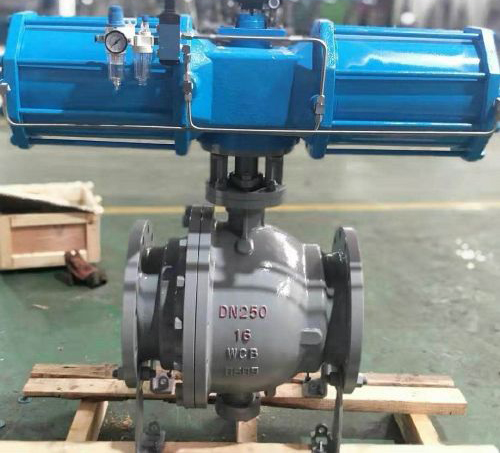

QYSQ647DZMF16-代钟阀喷煤球阀为双阀座设计，每个方向都能密封，因而没有流向限制，阀芯阀座金属硬密封材质，耐受煤粉介质的冲刷，可分为对分二片式和三片式两种结构型式。公称通径DN50-DN800，公称压力PN1.6MPa，阀体材质：铸铁/WCB，阀芯材质：硬化处理耐磨不锈钢，适用温度：≤200℃，广泛用于高炉喷煤系统作为启闭/切断装置使用
结构特点
1.阀座带有磨损自动补偿装置，更可靠的确保球阀的密封性能；
2.密封圈采用特殊材料制成，具有耐高温、耐磨损、使用寿命长的特点；
3.根据客户需要，卸灰球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
结构原理
阀体+阀杆+阀盖+球体+支架+底盖轴+气动执行机构
由圆柱体和球体相交构成，阀杆是圆柱体，设置于阀体内，套装于一球体上。球体设置于所述阀体中，由阀杆和一底盖轴作支承，作90°旋转运动，与阀座形成密封副。阀盖由多个圆柱体和半球体构成，且以螺栓与所述阀体连接。支架是方形构件，以支承一气动执行机构。底盖轴是多圆柱体，以螺栓与所述阀体连接。气动执行机构和所述支架连接，以驱动所述阀杆，实现阀门的启闭。具有耐受煤粉介质的冲刷，提高阀门使用寿命的优点。
用途范围
用来控制含尘气体、含颗粒颗粒、固体粉末等介质的设备，多用于高炉喷煤系统。
执行标准
设计制造：API 6D/API 608
结构长度：ASME B16.10
法兰标准：ASME B16.5/B16.47
试压检验：API598/API6D/API600
压力温度：ASME B16.34
主要零部件材料
阀体：铸铁/铸钢
阀杆：2Cr13
阀芯：耐磨不锈钢
阀座：耐磨不锈钢
安装注意事项
（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的QYSQ647DZMF16-代钟阀喷煤球阀产品，请您根据QYSQ647DZMF16-代钟阀喷煤球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
