奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q911F16P-电动三片式不锈钢球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

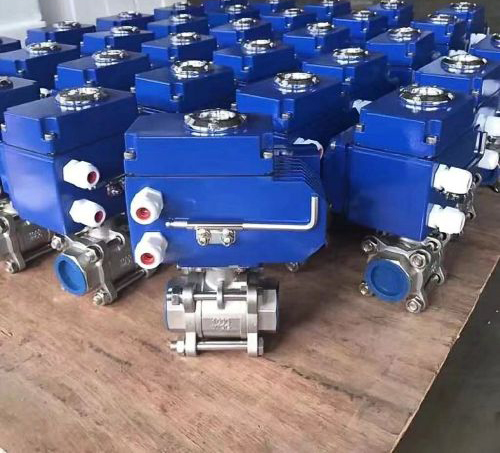

Q911F16P-电动三片式不锈钢球阀产品说明书资料介绍
Q911F16P-电动三片式不锈钢球阀 具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。304、316或316L不锈钢材料硅溶胶精密铸造而成。阀座采用聚四氟乙烯弹性密封结构，启闭轻松密封可靠。适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
工作原理
电动螺纹球阀内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，球体绕垂直于通道轴旋转90°，实现对管道中流体介质的比例调节或切断控制，属于直通阀门，全开状态介质与密封面无接触，其寿命长、密封面和介质摩擦磨损率低，适合介质含颗粒、带腐蚀性流体使用。
性能参数
公称通径：DN15-DN100
公称压力：1.0MPa,1.6MPa,2.5MPa,4.0MPa,6.4MPa
阀体材质：碳钢、不锈钢
连接形式：内螺纹连接、对焊连接
检验标准: JB/T9092,API598, EN12266
产品标准: GB/T12237, ASME16.34, API608
管螺纹标准: GB/T7306, GB/T7307, ISO7-1, ISO288-1，ASMEB1.20.1, BS21, DIN2999/599, BSP
零件材料
执行器参数
性能指标
阀门电动装置特点
1、功能强劲：智能型、比例式、开关式、各类信号输出型*
2、体积小巧：体积仅相当于同类产品的35%左右
3、轻便宜人：重量仅相当于同类产品的30%左右
4、性能可靠：轴承牙口电气元件等关键零部件进口产品
5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰
6、精密耐磨：蜗轮输出轴 特殊锕合金锻造、强度高、耐磨性好
7、回差 小：蜗轮输出轴 、避免了键联结的间隙、传动精度高
8、安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障
9、配套简单：单相电源、外接线路特别简单，也可做380V、直流电源
10、使用方便：免加油、免点检、防水防锈、任意角度安装
11、保护装置：双重限位、过热保护、过载保护（选装）
12、多种速度：全行程时间15秒、30秒、60秒、100秒等
13、防腐防锈：支架、联轴器、螺钉均不锈钢
14、智能数控：数字设定、数字整定、高度精确、自诊断、一机多能
15、集成一体：智能控制模块高度集成于电动装置本体中，无须外接定位器等
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q911F16P-电动三片式不锈钢球阀产品，请您根据Q911F16P-电动三片式不锈钢球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q911F16P-电动三片式不锈钢球阀产品说明书资料介绍
Q911F16P-电动三片式不锈钢球阀 具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。304、316或316L不锈钢材料硅溶胶精密铸造而成。阀座采用聚四氟乙烯弹性密封结构，启闭轻松密封可靠。适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
工作原理
电动螺纹球阀内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，球体绕垂直于通道轴旋转90°，实现对管道中流体介质的比例调节或切断控制，属于直通阀门，全开状态介质与密封面无接触，其寿命长、密封面和介质摩擦磨损率低，适合介质含颗粒、带腐蚀性流体使用。
性能参数
公称通径：DN15-DN100
公称压力：1.0MPa,1.6MPa,2.5MPa,4.0MPa,6.4MPa
阀体材质：碳钢、不锈钢
连接形式：内螺纹连接、对焊连接
检验标准: JB/T9092,API598, EN12266
产品标准: GB/T12237, ASME16.34, API608
管螺纹标准: GB/T7306, GB/T7307, ISO7-1, ISO288-1，ASMEB1.20.1, BS21, DIN2999/599, BSP
零件材料
| 连接方式 | 内螺纹连接 | 对焊连接 | |||||
| 零件 | 阀体阀盖 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 名称 | 球体、阀杆 | 2Cr13 | 0Cr19Ni9 | 0Cr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | 0Cr17Ni12Mo2 |
| 密封圈、填料 | 增强聚四氟乙烯、对位聚苯 | ||||||
| 适用工况 | 适用介质 | 水、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀性介质 | 水、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀性介质 |
| 适用温度 | -29℃-180℃(增强聚四氟乙烯)、-29℃-300℃(对位聚苯) | ||||||
| 外壳 | 铝合金外壳，防水级别：IP67 |
| 控制电源 | 110/220V AC,50/60Hz,±10％ |
| 限位开关 | 2×开(ON)/关(OFF),SPDT |
| 失效保护 | 内置热保护 |
| 手动操作 | 机械手柄 |
| 机械限位 | 2个外部调整螺栓 |
| 接线孔 | M18 |
| 润滑 | 铝基润滑脂(EP) |
| 电机电源 | 110/220V AC,380/440V AC,50/60Hz,±10％ |
| 电机 | 鼠笼式异步电动机 |
| 辅助限位开关 | 2×开(ON)/关(OFF),SPDT |
| 指示器 | 连续的位置指示 |
| 自锁装置 | 蜗轮，蜗轮杆机构提供自锁 |
| 干燥器 | 7-10W(110/220V AC)防冷凝 |
| 环境温度 | -20℃-70℃ |
| 材料 | 钢、铝合金、铝青铜、聚碳酸酯 |
| 公称通径DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 允许压差(MPa) | ≤公称压力 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 基本误差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死区 | ≤1% | |||||||||||
1、功能强劲：智能型、比例式、开关式、各类信号输出型*
2、体积小巧：体积仅相当于同类产品的35%左右
3、轻便宜人：重量仅相当于同类产品的30%左右
4、性能可靠：轴承牙口电气元件等关键零部件进口产品
5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰
6、精密耐磨：蜗轮输出轴 特殊锕合金锻造、强度高、耐磨性好
7、回差 小：蜗轮输出轴 、避免了键联结的间隙、传动精度高
8、安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障
9、配套简单：单相电源、外接线路特别简单，也可做380V、直流电源
10、使用方便：免加油、免点检、防水防锈、任意角度安装
11、保护装置：双重限位、过热保护、过载保护（选装）
12、多种速度：全行程时间15秒、30秒、60秒、100秒等
13、防腐防锈：支架、联轴器、螺钉均不锈钢
14、智能数控：数字设定、数字整定、高度精确、自诊断、一机多能
15、集成一体：智能控制模块高度集成于电动装置本体中，无须外接定位器等
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q911F16P-电动三片式不锈钢球阀产品，请您根据Q911F16P-电动三片式不锈钢球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
