奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q41F150LB-手动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
Q41F150LB-手动球阀产品说明书资料介绍：

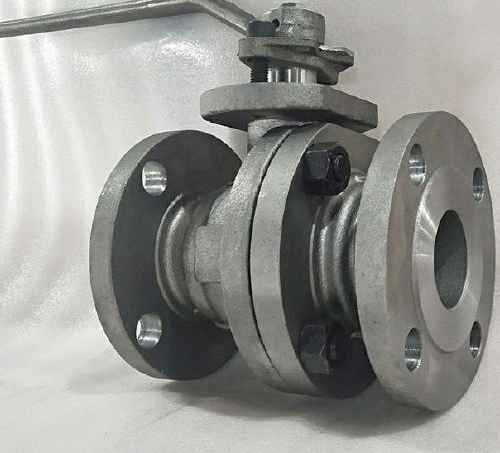

Q41F150LB-手动球阀由左阀体+右阀体+内件+手柄四大部分组合而成，手动开关，浮动式，密封PTFE/PPL，法兰连接，压力CLass150LB，通经DN15-DN200（美标），用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。主要用于截断或接通管路中的介质，广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
工作原理A、开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到 限位置，球体旋转到全开位置。
B、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
执行标准:
设计制造：API 6D/API 608
结构长度：ASME B16.10
法兰标准：ASME B16.5/B16.47
试压检验：API598/API6D/API600
压力温度：ASME B16.34
外形尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41F150LB-手动球阀产品，请您根据Q41F150LB-手动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q41F150LB-手动球阀产品说明书资料介绍：
Q41F150LB-手动球阀由左阀体+右阀体+内件+手柄四大部分组合而成，手动开关，浮动式，密封PTFE/PPL，法兰连接，压力CLass150LB，通经DN15-DN200（美标），用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。主要用于截断或接通管路中的介质，广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
工作原理A、开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到 限位置，球体旋转到全开位置。
B、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
执行标准:
设计制造：API 6D/API 608
结构长度：ASME B16.10
法兰标准：ASME B16.5/B16.47
试压检验：API598/API6D/API600
压力温度：ASME B16.34
外形尺寸
| 型号 | 规格 | 尺寸(mm) | ||||||||
| inch | mm | L | D | D1 | D2 | b | z-Φd | H | W | |
| 150Lb | 1/2" | 15 | 108 | 89 | 60.5 | 35 | 12 | 4-Φ15 | 68 | 115 |
| Q41 | 3/4" | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 71 | 130 |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 82 | 150 | |
| 11/2" | 40 | 165 | 127 | 98.5 | 73 | 15 | 4-Φ15 | 107 | 230 | |
| 2" | 50 | 178 | 152 | 120.5 | 92 | 16 | 4-Φ19 | 116 | 240 | |
| 21/2" | 65 | 190 | 178 | 139.5 | 105 | 18 | 4-Φ19 | 142 | 280 | |
| 3" | 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 160 | 310 | |
| 4" | 100 | 229 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 185 | 330 | |
| 5" | 125 | 356 | 254 | 216 | 186 | 24 | 8-Φ22 | 230 | 600 | |
| 6" | 150 | 394 | 279 | 241.5 | 216 | 26 | 8-Φ22 | 250 | 800 | |
| 8" | 200 | 457 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 315 | 1000 | |
| 10" | 250 | 533 | 406 | 362 | 324 | 31 | 12-Φ25 | 350 | 1200 | |
