奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q61F160-高压焊接球阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

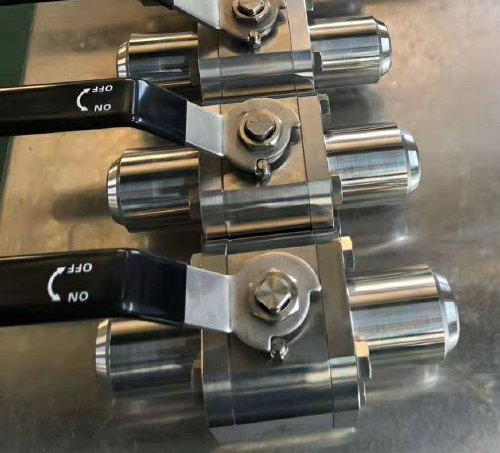

Q61F160-高压焊接球阀产品说明书资料介绍
Q61F160-高压焊接球阀按照BS5351 MSS SP-118,对焊连接,焊接时要注意焊接降温处理以免烧坏密封阀座,浮动式,密封RPTFE,适用温度范围-16℃~150℃,PN160,通经DN10-DN50(国标),安装位置与管道任意安装使用。
高压对焊球阀是靠旋转阀恋来使阀门畅通或闭塞。高压对焊球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
性能参数
公称压力:16-32MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W O G)
焊接类型:对焊(BW)、承接焊(SW)
用途
适用于城建、化工、冶金、石油、制药、食品、饮料、环保
特点
1、本产品部件均为锻件
2、下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出
3、镶嵌式阀座,阀座背后设置O型圈确保介质不外露。
执行标准
设计和制造标准:BS5351 MSS SP-118;
检验与试验:API 598、GB/T13927、JB/T9092
承插焊标准:ANSI B16.11、JB/T1751
螺纹端标准:ANSI B16.11、JB/T1751
对焊端标准:ANSI B16.25、JB/T12224
法兰端标准:ANSI B16.5、JB79
外形尺寸
外形图

上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q61F160-高压焊接球阀产品,请您根据Q61F160-高压焊接球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q61F160-高压焊接球阀产品说明书资料介绍
Q61F160-高压焊接球阀按照BS5351 MSS SP-118,对焊连接,焊接时要注意焊接降温处理以免烧坏密封阀座,浮动式,密封RPTFE,适用温度范围-16℃~150℃,PN160,通经DN10-DN50(国标),安装位置与管道任意安装使用。
高压对焊球阀是靠旋转阀恋来使阀门畅通或闭塞。高压对焊球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
性能参数
公称压力:16-32MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W O G)
焊接类型:对焊(BW)、承接焊(SW)
用途
适用于城建、化工、冶金、石油、制药、食品、饮料、环保
特点
1、本产品部件均为锻件
2、下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出
3、镶嵌式阀座,阀座背后设置O型圈确保介质不外露。
执行标准
设计和制造标准:BS5351 MSS SP-118;
检验与试验:API 598、GB/T13927、JB/T9092
承插焊标准:ANSI B16.11、JB/T1751
螺纹端标准:ANSI B16.11、JB/T1751
对焊端标准:ANSI B16.25、JB/T12224
法兰端标准:ANSI B16.5、JB79
外形尺寸
型号 | 公称通径 | 尺寸(mm) | |||||
DN | L | L1 | D | D1 | H | L0 | |
Q61FN-160~320 | 10 | 150 | 60 | 90 | 17 | 58 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 95 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 |
