奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q941F16P-防爆电动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

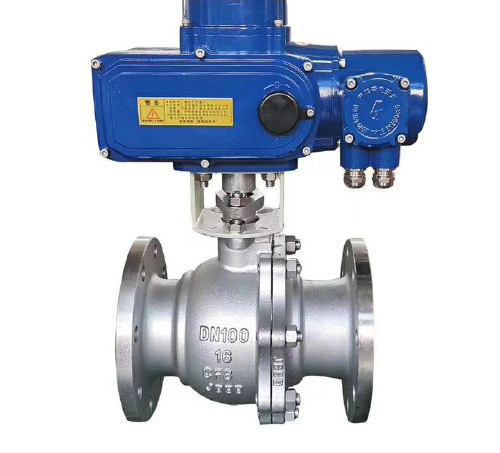

Q941F16P-防爆电动球阀说明书资料介绍
Q941F16P-防爆电动球阀公称压力PN16-25，公称通径DN15-DN200，法兰连接，四氟密封，温度范围：≤120℃，适用介质：水、气体、油品等，作接通和切断阀使用，广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。
特点
1、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
2、防静电功能:在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故气动球阀的使用寿命长。
4、流体阻力小:气动球阀是阀门分类中流体阻力小的一种，即使是缩径气动球阀，其流体阻力也相当小。
5、阀杆密封可靠:由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
6、阀座密封性能好:聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动球阀的阀封能力随着介质压力的增高而增大。
性能参数
1、公称压力或压力级:PN1.0-32.0MPa、ANSI CLASS 150-900、S10-20K;
2、公称通径或口径:DN6~900、NPS 1/4 ~36;
3、连接方式:法兰、对焊、螺纹、承插焊等;
4、适用温度:-196℃~540℃;
5、驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动;
6、阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
设计标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。 4、检验主试验：JB/T 9092、API 598。
外形结构尺寸
结构尺寸图
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q941F16P-防爆电动球阀产品，请您根据Q941F16P-防爆电动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q941F16P-防爆电动球阀说明书资料介绍
Q941F16P-防爆电动球阀公称压力PN16-25，公称通径DN15-DN200，法兰连接，四氟密封，温度范围：≤120℃，适用介质：水、气体、油品等，作接通和切断阀使用，广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。
特点
1、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
2、防静电功能:在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故气动球阀的使用寿命长。
4、流体阻力小:气动球阀是阀门分类中流体阻力小的一种，即使是缩径气动球阀，其流体阻力也相当小。
5、阀杆密封可靠:由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
6、阀座密封性能好:聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动球阀的阀封能力随着介质压力的增高而增大。
性能参数
1、公称压力或压力级:PN1.0-32.0MPa、ANSI CLASS 150-900、S10-20K;
2、公称通径或口径:DN6~900、NPS 1/4 ~36;
3、连接方式:法兰、对焊、螺纹、承插焊等;
4、适用温度:-196℃~540℃;
5、驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动;
6、阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
设计标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。 4、检验主试验：JB/T 9092、API 598。
外形结构尺寸
| 公称通径 | L | D | D1 | H1 | h3 | H3 | D2 |
| 15 | 112 | 95 | 65 | 48.5 | 120 | 322 | 260 |
| 20 | 120 | 105 | 75 | 51.5 | 120 | 325 | 260 |
| 25 | 128 | 115 | 85 | 55 | 120 | 333 | 260 |
| 32 | 150 | 135 | 100 | 67.5 | 155 | 427 | 290 |
| 40 | 170 | 145 | 110 | 72.5 | 155 | 448 | 290 |
| 50 | 180 | 160 | 125 | 72.5 | 155 | 456 | 290 |
| 80 | 200 | 195 | 160 | 100 | 165 | 535 | 380 |
| 100 | 230 | 215 | 180 | 110 | 165 | 568 | 380 |
| 125 | 356 | 245 | 210 | 152 | 165 | 635 | 380 |
| 150 | 394 | 280 | 240 | 170 | 165 | 700 | 380 |
| 200 | 457 | 335 | 295 | 300 | 120 | 860 | 520 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q941F16P-防爆电动球阀产品，请您根据Q941F16P-防爆电动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
