奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多VVQ647YPN16-气动型球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

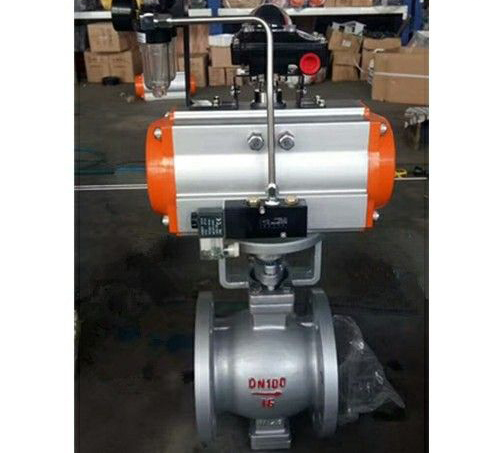

气动V型球阀VQ647Y-PN16说明书资料介绍：
气动V型球阀VQ647Y-PN16属于固定球阀，也是单阀座密封球阀，调节性能是球阀中比较好的，流量特性是等百分比的，可调比达100:1。它的V型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。
球阀它具有相同的旋转90度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。
特点
1、具有整体式的阀体结构，不存在产生潜在泄漏的可能；
2、具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触；
3、具有等百分特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中；
4、阀杆和球芯渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长 ；
工作原理：
V型状边缘，切断杂质。在球体转动过程中，球体V型刀口与阀座相切，从而切断流体中的纤维和固态物质，而一般的球阀则不具备这一功能，故易导致关闭时纤维杂质卡住，给维修和维护带来大的不便。而V型球阀其阀芯是不会被纤维卡住的。此外，由于采用了法兰连接形式，因而其拆装简便，无需特殊工具，维修维护也简单易行。当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用，并既具有自洁功能又可防止球芯卡死，阀体、阀盖及阀座分别采用金属点对点结构，另外使用了摩擦系数较小的阀杆弹簧，因此，操作扭矩小，很稳定。
执行标准:
设计制造:GB/T 12237-1989、 HG20615 ANSI B16.34
结构长度:GB/T 12221-1989、ANSI B16.10
连接法兰:JB/T74~90(JB74~90)、HG20615 GB9112~9131、HGJ44-76、SH3406；ANSI B16.5
压力试验:JB/T 9092-1999、API 598
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的VVQ647YPN16-气动型球阀产品，请您根据VVQ647YPN16-气动型球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
