奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多OQ641F16P-气动型球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

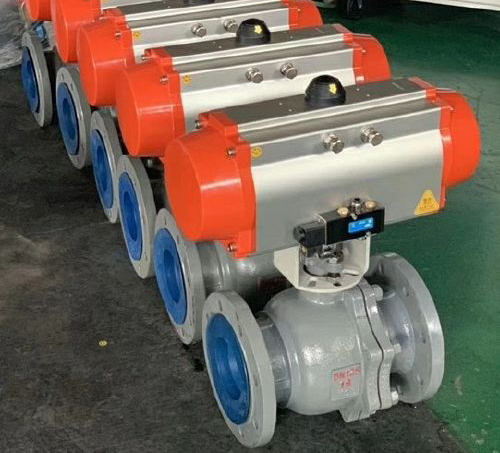

气动O型球阀Q641F-16P说明书资料介绍
气动O型球阀Q641F-16P：配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。流体阻力小，其阻力系数与同长度的管段相等。结构简单、体积小、重量轻。紧密可靠，目球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
工作原理
气动球阀配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的 优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。气动控制阀门广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598
压力测试
外形尺寸
表中以分数表示者，分子为JB/T74～90系列2尺寸（等同于机械JB74～90-59的尺寸），分母为JB/T74～90系列1、GB912～913（PN1.6～4.0MPa）及HGJ44～76尺寸。LJ为环连接面法兰球阀的结构长度。
外形图
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的OQ641F16P-气动型球阀产品，请您根据OQ641F16P-气动型球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
气动O型球阀Q641F-16P说明书资料介绍
气动O型球阀Q641F-16P：配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。流体阻力小，其阻力系数与同长度的管段相等。结构简单、体积小、重量轻。紧密可靠，目球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
工作原理
气动球阀配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的 优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。气动控制阀门广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598
压力测试
| 试验压力 | 公称压力（Mpa） | 压力级（class） | S(Mpa) | |||||||
| （Mpa） | 1.6 | 2.5 | 4 | 6.4 | 10 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.8 | 6 | 9.6 | 15 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7 | 11 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 称压力 | 公称通径 | 尺寸（mm）② | |||||||||||
| PN(MPa) | DN(mm) | L | d1 | LJ③ | D | D1 | D2 | D6 | b | Z-Φd | |||
| 全通径 | 缩径 | 全通径 | 缩径 | 全通径 | 缩径 | ||||||||
| 1.6 | 15 | 108 | - | 15 | - | - | - | 95 | 65 | 45 | - | 14 | 4-14 |
| 20 | 117 | - | 20 | - | - | - | 105 | 75 | 55/58 | - | 14/16 | 4-14 | |
| 25 | 127 | - | 25 | - | - | - | 115 | 85 | 65/68 | - | 14/16 | 4-14 | |
| 32 | 140 | - | 32 | - | - | - | 135/140 | 100 | 78 | - | 16 | 4-18 | |
| 40 | 165 | - | 40 | - | - | - | 145/150 | 110 | 85/88 | - | 16 | 4-18 | |
| 50 | 178 | - | 50 | - | - | - | 165/165 | 125 | 100/102 | - | 16/18 | 4-18 | |
| 65 | 190 | - | 65 | - | - | - | 180/185 | 145 | 120/122 | - | 18 | 4-18 | |
| 80 | 203 | 203 | 80 | 65 | - | - | 195/200 | 160 | 135/138 | - | 20 | 8-18 | |
| 100 | 229 | 229 | 100 | 80 | - | - | 215/220 | 180 | 155/158 | - | 20 | 8-18 | |
| 125 | 356 | 254 | 125 | 100 | - | - | 245/250 | 210 | 185/188 | - | 22 | 8-18 | |
| 150 | 394 | 267 | 150 | 125 | - | - | 280/285 | 240 | 210/212 | - | 24/22 | 8-23/8-22 | |
| 200 | 457 | 292 | 200 | 150 | - | - | 335/340 | 295 | 265/268 | - | 26/24 | 8-23/12-22 | |
表中以分数表示者，分子为JB/T74～90系列2尺寸（等同于机械JB74～90-59的尺寸），分母为JB/T74～90系列1、GB912～913（PN1.6～4.0MPa）及HGJ44～76尺寸。LJ为环连接面法兰球阀的结构长度。
外形图
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的OQ641F16P-气动型球阀产品，请您根据OQ641F16P-气动型球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
