奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q41PPN16~25P-手动高温球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

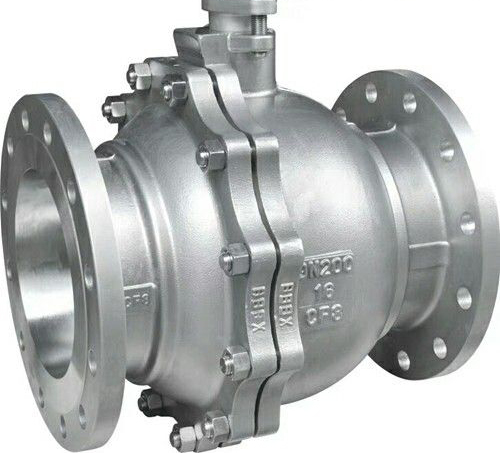

Q41PPN16~25P-手动高温球阀说明书资料介绍
Q41PPN16~25P-手动高温球阀启闭件是球体由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀按照驱动方式分为：气动球阀，电动球阀，手动球阀。
结构特点:
1、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平稳灵活。
2、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程中产生的静电导出。
3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，故气动球阀的使用寿命长。
4、流体阻力小：气动球阀是阀门分类中流体阻力小的一种，即使是缩径气动球阀，其流体阻力也相当小。
5、阀杆密封可靠：由于阀杆只作转动运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质压力的增高而增大。
6、阀座密封性能好：采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动球阀的阀封能力随着介质压力的增高而增大。
7、流体阻力小，全通径的球阀基本没有流阻。
8、结构简单、体积小、重量轻。
执行标准:
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
法兰标准：GB9113/JB79
外形尺寸:
尺寸图:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41PPN16~25P-手动高温球阀产品，请您根据Q41PPN16~25P-手动高温球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q41PPN16~25P-手动高温球阀说明书资料介绍
Q41PPN16~25P-手动高温球阀启闭件是球体由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀按照驱动方式分为：气动球阀，电动球阀，手动球阀。
结构特点:
1、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平稳灵活。
2、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程中产生的静电导出。
3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，故气动球阀的使用寿命长。
4、流体阻力小：气动球阀是阀门分类中流体阻力小的一种，即使是缩径气动球阀，其流体阻力也相当小。
5、阀杆密封可靠：由于阀杆只作转动运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质压力的增高而增大。
6、阀座密封性能好：采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动球阀的阀封能力随着介质压力的增高而增大。
7、流体阻力小，全通径的球阀基本没有流阻。
8、结构简单、体积小、重量轻。
执行标准:
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
法兰标准：GB9113/JB79
外形尺寸:
| L | D | D1 | D2 | D0 | b-f | z-φd | W | |
| 15 | 130 | 95 | 65 | 45 | 142 | 414 | 115 | |
| 20 | 140 | 105 | 75 | 55 | 142 | 414 | 130 | |
| 25 | 150 | 115 | 85 | 65 | 142 | 414 | 150 | |
| 32 | 165 | 135 | 100 | 78 | 162 | 418 | 190 | |
| 40 | 180 | 145 | 110 | 85 | 163 | 418 | 230 | |
| 50 | 200 | 160 | 125 | 100 | 163 | 418 | 240 | |
| 65 | 220 | 180 | 145 | 120 | 183 | 418 | 280 | |
| 80 | 250 | 195 | 160 | 135 | 203 | 818 | 310 | |
| 100 | 280 | 215 | 180 | 155 | 203 | 818 | 330 | |
| 125 | 320 | 245 | 210 | 185 | 223 | 818 | 600 | |
| 150 | 360 | 280 | 240 | 210 | 243 | 823 | 800 | |
| 200 | 400 | 335 | 295 | 265 | 263 | 1223 | 1000 | |
| 250 | 450 | 425 | 355 | 320 | 303 | 12.25 | 1200 |
