奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q647HMPN2.56-气动卸灰球阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

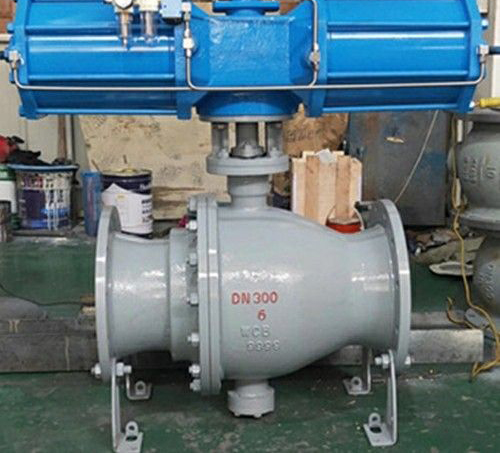

Q647HMPN2.56-气动卸灰球阀说明书资料介绍
Q647HMPN2.56-气动卸灰球阀也可以用于高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷路等工况。作为控制含尘、含固体粉末及含颗粒液体管路系统的启闭设备。适用介质:煤灰、煤粉、含尘、含固体粉末及含颗粒液体等各类介质,压力等级0.25~0.6MPa。
结构原理
Q647HMPN2.56-气动卸灰球阀是靠旋转阀恋来使阀门畅通或闭塞。开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。 Q647HMPN2.56-气动卸灰球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
优点
1、密封圈具有耐高温、耐磨损、使用寿命长的特点
2、阀座带有磨损自动补偿装置,更可靠的确保球阀的密封性能
3、不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计
4、可设置注脂辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封
5、气动操作开关稳定,方便快捷。
执行标准:
设计制造:GB/T12237-2007
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992
法兰标准:GB9113/JB79
性能参数:
零部件材质:
外形尺寸:
尺寸图:

上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q647HMPN2.56-气动卸灰球阀产品,请您根据Q647HMPN2.56-气动卸灰球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q647HMPN2.56-气动卸灰球阀说明书资料介绍
Q647HMPN2.56-气动卸灰球阀也可以用于高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷路等工况。作为控制含尘、含固体粉末及含颗粒液体管路系统的启闭设备。适用介质:煤灰、煤粉、含尘、含固体粉末及含颗粒液体等各类介质,压力等级0.25~0.6MPa。
结构原理
Q647HMPN2.56-气动卸灰球阀是靠旋转阀恋来使阀门畅通或闭塞。开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。 Q647HMPN2.56-气动卸灰球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
优点
1、密封圈具有耐高温、耐磨损、使用寿命长的特点
2、阀座带有磨损自动补偿装置,更可靠的确保球阀的密封性能
3、不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计
4、可设置注脂辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封
5、气动操作开关稳定,方便快捷。
执行标准:
设计制造:GB/T12237-2007
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992
法兰标准:GB9113/JB79
性能参数:
压力等级(MPa) | 0.25 | 0.4 | 0.6 | 1 |
阀门强度试验压力(MPa) | 0.325 | 0.6 | 0.9 | 1.5 |
阀门密封试验压力(MPa) | 0.275 | 0.44 | 0.66 | 1.11 |
适用温度℃ | ﹣29℃~350℃ | |||
主要材质 | 优质碳钢或者不锈钢 | |||
连接形式 | 法兰 | |||
启闭形式 | 气动齿条/拨叉/活塞 | |||
适用介质 | 煤灰、干灰、 | |||
连接标准 | GB9113/JB79 |
零件名称 | 材质 | |
阀体、阀盖 | WCB | |
球体、阀座 | 1Cr18Ni9Ti+硬铬 | |
阀杆 | 2Cr13 | |
密封圈 | 特种耐磨耐高温四氟 | |
螺栓 | 中碳钢 |
型号 | 公称压力PN | 公称通径DN | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
Q647HM | 0.25Mpa | D | 315 | 370 | 435 | 485 | 535 | 640 | 755 |
D1 | 280 | 335 | 395 | 445 | 495 | 600 | 705 | ||
L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
L3 | 655 | 655 | 815 | 1043 | 1043 | 1243 | 1243 | ||
H | 714 | 821 | 936 | 1010 | 1049 | 1240 | 1320 | ||
H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
b | 22 | 24 | 24 | 26 | 28 | 30 | 30 | ||
n-φd | 8-φ18 | 12-φ18 | 12-φ23 | 12-φ23 | 16-φ23 | 16-φ23 | 20-φ25 |
