奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q41F16Ni-镍材质球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

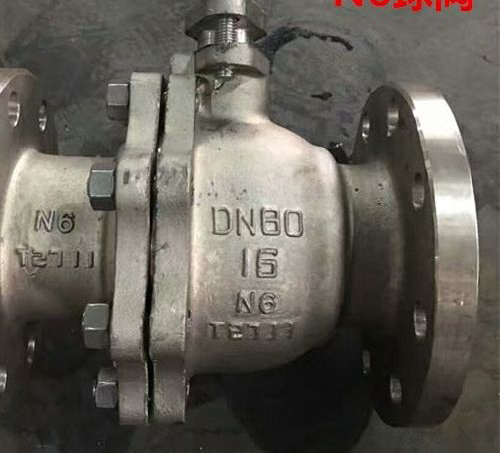

Q41F16Ni-镍材质球阀产品说明书资料介绍
Q41F16Ni-镍材质球阀启闭件为球体，由阀杆带动绕球阀轴线做旋转运动的阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。广泛用于石油化工腐蚀性管道作为切断/接通阀使用，球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性能好。
结构原理
只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀的主要特点是本身结构紧凑，易于操作和维修
特点
1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
2、经过特殊工艺处理的球体和阀座，适用于较高温度及各种粉尘和固体颗粒的介质。
3、本系列球阀可配多种驱动装置。
执行标准:
设计标准：GB/T12237、API6D、ASME B16.34
结构长度：GB/T12221、API6D、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、S
试验标准：JB/T9092、GB/T13927、API6D、API598
技术参数
公称通径：DN15-DN250
公称压力：1.0MPa-6.4MPa
适用温度：-10℃-180℃
适用介质：水、油、气、酸碱物等
阀体材质：N6
设计标准：GB/T 12237
结构长度：GB/T 12221
法兰标准：GB/T 9113 JB/T 79
检测标准：JB/T 9092
外形连接尺寸
外形结构尺寸图:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41F16Ni-镍材质球阀产品，请您根据Q41F16Ni-镍材质球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q41F16Ni-镍材质球阀产品说明书资料介绍
Q41F16Ni-镍材质球阀启闭件为球体，由阀杆带动绕球阀轴线做旋转运动的阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。广泛用于石油化工腐蚀性管道作为切断/接通阀使用，球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性能好。
结构原理
只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀的主要特点是本身结构紧凑，易于操作和维修
特点
1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
2、经过特殊工艺处理的球体和阀座，适用于较高温度及各种粉尘和固体颗粒的介质。
3、本系列球阀可配多种驱动装置。
执行标准:
设计标准：GB/T12237、API6D、ASME B16.34
结构长度：GB/T12221、API6D、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、S
试验标准：JB/T9092、GB/T13927、API6D、API598
技术参数
公称通径：DN15-DN250
公称压力：1.0MPa-6.4MPa
适用温度：-10℃-180℃
适用介质：水、油、气、酸碱物等
阀体材质：N6
设计标准：GB/T 12237
结构长度：GB/T 12221
法兰标准：GB/T 9113 JB/T 79
检测标准：JB/T 9092
外形连接尺寸
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41F16Ni-镍材质球阀产品，请您根据Q41F16Ni-镍材质球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
