奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q41F16TA2-钛材质球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

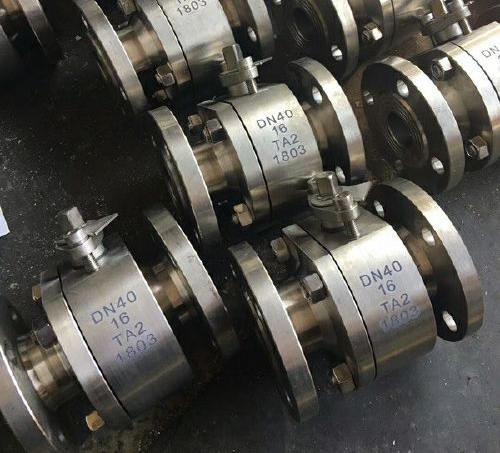

Q41F16TA2-钛材质球阀产品说明书资料介绍
Q41F16TA2-钛材质球阀阀体及阀内件在强腐蚀环境中氧化薄膜有很好的稳定性和自钝化能力，这一特性来抵抗多种苛刻工况强腐蚀。其表面的钝性氧化膜在腐蚀介质中的化学稳定性。对于中性，氧化性，弱还原性介质环境钝性氧化膜本身就有着很好的稳定性。对于高温或PH值较低的还原性腐蚀介质，为提高其钝性氧化膜的稳定性，可通过加入缓蚀剂（如空气、水、重金属离子和阴离子等），如钛表面离子改性处理，阳 化处理等方法，来提高钛在还原性介质中的耐腐蚀性及表面硬度来满足使用要求。用于截断或接通管路中的介质，广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。
特点:
1、在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
3、比重轻、强度高、耐腐蚀、耐压性好等突出优点
执行标准:
设计标准：GB/T12234
结构长度：GB/T12221
连接法兰：HG、GB、JB
试验标准：JB/T9092、GB/T13927
性能参数:
外形结构尺寸:
结构尺寸图:
球阀安装注意事项:
1.安装施工 小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41F16TA2-钛材质球阀产品，请您根据Q41F16TA2-钛材质球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q41F16TA2-钛材质球阀产品说明书资料介绍
Q41F16TA2-钛材质球阀阀体及阀内件在强腐蚀环境中氧化薄膜有很好的稳定性和自钝化能力，这一特性来抵抗多种苛刻工况强腐蚀。其表面的钝性氧化膜在腐蚀介质中的化学稳定性。对于中性，氧化性，弱还原性介质环境钝性氧化膜本身就有着很好的稳定性。对于高温或PH值较低的还原性腐蚀介质，为提高其钝性氧化膜的稳定性，可通过加入缓蚀剂（如空气、水、重金属离子和阴离子等），如钛表面离子改性处理，阳 化处理等方法，来提高钛在还原性介质中的耐腐蚀性及表面硬度来满足使用要求。用于截断或接通管路中的介质，广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。
特点:
1、在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
3、比重轻、强度高、耐腐蚀、耐压性好等突出优点
执行标准:
设计标准：GB/T12234
结构长度：GB/T12221
连接法兰：HG、GB、JB
试验标准：JB/T9092、GB/T13927
性能参数:
| 型号 | Q41F-25TA2 | Q41F-16Ti Q41F-25Ti | |
| 工作压力（MPa） | 1.6～2.5 | ||
| 适用温度（℃） | ≤180 | ||
| 适用介质 | 有机酸，无机盐生产，硝酸 | 强腐蚀性介质 | |
| 材料 | 阀体、阀盖 | TA2钛 | TA2钛 |
| 球体、阀杆 | TA2钛 | TA2钛 | |
| 密封圈 | 柔性石墨垫圈 | ||
| 填料 | 聚四氟乙烯 | ||
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
| Wt(Kg) | 6.5 | 7 | 10 | 15 | 18 | 25 | 32 | 46 | 75 |
结构尺寸图:
球阀安装注意事项:
1.安装施工 小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41F16TA2-钛材质球阀产品，请您根据Q41F16TA2-钛材质球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
