奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q44F16-钛材质三通球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

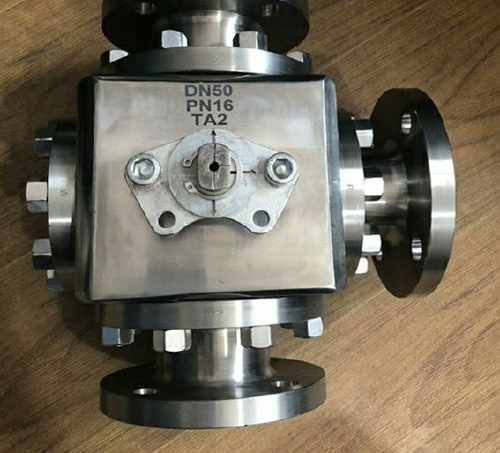

Q44F16-钛材质三通球阀产品说明书资料介绍：
Q44F16-钛材质三通球阀灵活控制管路中介质的合流或分流，广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。配装电动或者气动可实现现场及远距离 操作，也可实现单独或集中控制。
钛金属材料在强腐蚀环境中氧化薄膜有很好的稳定性和自钝化能力，这一特性来抵抗多种苛刻工况强腐蚀。其表面的钝性氧化膜在腐蚀介质中的化学稳定性。对于中性，氧化性，弱还原性介质环境钝性氧化膜本身就有着很好的稳定性。对于高温或PH值较低的还原性腐蚀介质，为提高其钝性氧化膜的稳定性，可通过加入缓蚀剂（如空气、水、重金属离子和阴离子等），如钛表面离子改性处理，阳 化处理等方法，来提高钛在还原性介质中的耐腐蚀性及表面硬度来满足使用要求。广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。
设计原理
适用于介质的分流、合流或流向切换，可以使三个通道互相连通或使其中两个通道连通，其余工况也可选用四阀座结构，在选购时注明。
特点：
1、三通球阀在结构上 结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、T型三通球芯，使用寿命长，流通能力大，阻力小
3、比重轻、强度高、耐腐蚀、耐压性好等突出优点
性能范围
执行标准：
设计标准：GB/T12237-1989;DIN3357/1,2:API608
法兰尺寸：GB/T9113.1、JB/T79；DIN3202;S B2002;ASME B16.10
结构长度：GB/T12221-1989;DIN3202;S B2002:ASME B16.10
检验试验：GB/T13927;DIN3230/3;API598;S B2003
零件材料：
外形尺寸：
外形图:
安装注意事项:
1.安装施工 小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。
6.球阀不能用作节流。
7.带传动机构的球阀应直立安装。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q44F16-钛材质三通球阀产品，请您根据Q44F16-钛材质三通球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q44F16-钛材质三通球阀产品说明书资料介绍：
Q44F16-钛材质三通球阀灵活控制管路中介质的合流或分流，广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。配装电动或者气动可实现现场及远距离 操作，也可实现单独或集中控制。
钛金属材料在强腐蚀环境中氧化薄膜有很好的稳定性和自钝化能力，这一特性来抵抗多种苛刻工况强腐蚀。其表面的钝性氧化膜在腐蚀介质中的化学稳定性。对于中性，氧化性，弱还原性介质环境钝性氧化膜本身就有着很好的稳定性。对于高温或PH值较低的还原性腐蚀介质，为提高其钝性氧化膜的稳定性，可通过加入缓蚀剂（如空气、水、重金属离子和阴离子等），如钛表面离子改性处理，阳 化处理等方法，来提高钛在还原性介质中的耐腐蚀性及表面硬度来满足使用要求。广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。
设计原理
适用于介质的分流、合流或流向切换，可以使三个通道互相连通或使其中两个通道连通，其余工况也可选用四阀座结构，在选购时注明。
特点：
1、三通球阀在结构上 结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、T型三通球芯，使用寿命长，流通能力大，阻力小
3、比重轻、强度高、耐腐蚀、耐压性好等突出优点
性能范围
| 公称压力 | 试验压力 | ||
| PN(MPa) | 壳体 | 高压液密封 | 低压液密封 |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4 | 6 | 4.4 | |
| CLASS150 | 3 | 2.2 | |
| 适用工况 | 适用介质 | 有机酸，无机盐生产，硝酸 | |
| 适用温度 | -28～350℃ | ||
| 应用规范 | 连接法兰 | JB79-59 GB9113、 | |
| HG20592-97、 ANSI B16.5 | |||
| 检验试验 | JB/T 9092-99 、API598 | ||
设计标准：GB/T12237-1989;DIN3357/1,2:API608
法兰尺寸：GB/T9113.1、JB/T79；DIN3202;S B2002;ASME B16.10
结构长度：GB/T12221-1989;DIN3202;S B2002:ASME B16.10
检验试验：GB/T13927;DIN3230/3;API598;S B2003
零件材料：
| 零件名称 | 材质 | |
| GB | ASTM | |
| 阀体、阀盖 | TA2 | |
| 密封圈 | PTFE、对位聚苯 | PTFE、对位聚苯 |
| 球体 | TA2 | |
| 阀座、阀杆 | TA2 | |
| 双头螺栓 | 35CrMoA | A193-B7 |
| 公称压力或压力级 | 主要尺寸 | 公称通径 | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| PN1.6MPa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 80 | 440 | 550 |
| PN2.5MPa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.0MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
安装注意事项:
1.安装施工 小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。
6.球阀不能用作节流。
7.带传动机构的球阀应直立安装。
