奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多HD743H10-水轮机进水液控缓闭蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

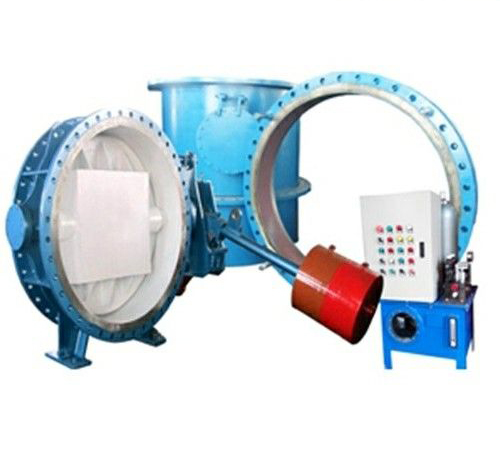

HD743H10-水轮机进水液控缓闭蝶阀产品说明书资料介绍
HD743H10-水轮机进水液控缓闭蝶阀适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）。?对于突然停电或事故停泵过程中产生的升压造成的水锤危害及介质倒流引起水泵机组倒转等有抑制作用，是保证水泵机组和管网系统可靠运行的有效设备。
设计结构图
1、阀前短管 2、手动检修阀 3、旁通伸缩节 4、电动旁通阀 5、主阀 6、压差控制器 7、主阀伸缩节 8、排气阀 9、压力表 10、阀后短管 11、检修孔 12、排水阀结构原理
1、 阀前及阀后短管（图中1、10所示）由进水蝶阀与上游、下游压力钢管起连接作用的两段带法兰的短管组成，一般阀后短管带有进入门和旁通管出口、空气阀、排水阀及差压控制器等接口；阀前短管带有旁通管入口接口。我厂一般根据合同的要求进行设计并提供相应的部件。
2、主阀伸缩节（图中7所示）适用于工作温度为-10～80℃的液体管道上，主要作用是在一定范围内可伸缩调节阀门与管道的连接，是管网安装的一种必需设备。
伸缩节由平法兰、密封圈、压板、伸缩短管及相应连接两双、螺母等零部件组成，通过伸缩管的伸缩可调整伸缩节的结构尺寸和结构尺寸。为阀门的安装、维修、更换等带来 大的方便。
3、旁通系统（图中2、3、4所示）一般安装在旁通管上，主要作用是截断或连通介质，包括手动旁通阀和电动旁通阀各一个，在主阀开启前起到平压的作用。
4、空气阀（图中8所示）主要作用是当蜗壳及进水阀后的压力钢管充水时，排出空气，以免运行时因蜗壳及钢管内存在大量空气而造成气蚀现象。
5、排水阀（图中12所示），检修时可排除蜗壳前所积存的水。一般排污阀闸阀、蝶阀、球阀。
6、差压控制器（图中6所示）主要作用是当需要进水阀开启时，检测进水阀上、下游压力是否平压。
7、压力表（图中9所示），用于观测阀门前后压力。
8、进人孔（图中11所示），检修时人可从此门进入。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HD743H10-水轮机进水液控缓闭蝶阀产品，请您根据HD743H10-水轮机进水液控缓闭蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
