奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多JLD941X10-电动防爆法兰蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

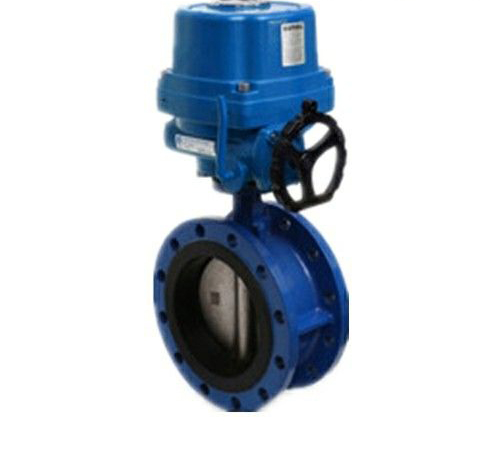

JLD941X10-电动防爆法兰蝶阀产品说明书资料介绍
JLD941X10-电动防爆法兰蝶阀的蝶板安装于管道的直径方向。JLD941X10-电动防爆法兰蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。防爆电动法兰衬胶蝶阀在管道中一般应当水平安装。防爆电动衬胶蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
性能参数
公称通径: DN50~DN1000mm ;
公称压力: PN1.0Mpa;
适用温度: -20℃~100℃;
阀体材质:球墨铸铁、铸钢、不锈钢;
适用介质: 水、油品、气体类;
工作原理
工作电源通常有：AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。
特点
1、阀板于阀轴连接内销式连接，不会因为冲蚀造成阀销故障。
2、阀体烤漆工艺处理，耐环境流体腐蚀性能提升使用寿命增强。
3、阀门具有自清扫功能，防止阀门管道介质渣子残留在密封阀座上导致卡死现象。
4、阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。
5、对夹式连接和选配Q型阀门电动装置整体小巧，安装方便快捷。
电动执行器性能参数表
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的JLD941X10-电动防爆法兰蝶阀产品，请您根据JLD941X10-电动防爆法兰蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
JLD941X10-电动防爆法兰蝶阀产品说明书资料介绍
JLD941X10-电动防爆法兰蝶阀的蝶板安装于管道的直径方向。JLD941X10-电动防爆法兰蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。防爆电动法兰衬胶蝶阀在管道中一般应当水平安装。防爆电动衬胶蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
性能参数
公称通径: DN50~DN1000mm ;
公称压力: PN1.0Mpa;
适用温度: -20℃~100℃;
阀体材质:球墨铸铁、铸钢、不锈钢;
适用介质: 水、油品、气体类;
工作原理
工作电源通常有：AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。
特点
1、阀板于阀轴连接内销式连接，不会因为冲蚀造成阀销故障。
2、阀体烤漆工艺处理，耐环境流体腐蚀性能提升使用寿命增强。
3、阀门具有自清扫功能，防止阀门管道介质渣子残留在密封阀座上导致卡死现象。
4、阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。
5、对夹式连接和选配Q型阀门电动装置整体小巧，安装方便快捷。
电动执行器性能参数表
| 外壳 | 铝合金外壳，防水级别：IP67 | 电机电源 | 110/220VAC、380/440VAC、50、60Hz |
| 电机 | 鼠笼式异步电动机 | 限位开关 | 2×开/关,SPDT,250VAC 10A |
| 行程 | 90°-270°±10° | 失效保护/操作温度 | 内置热保护,开120℃±5℃/关97℃±15℃ |
| 指示器 | 连续的位置指示 | 手动操作 | 机械手柄 |
| 机械限位 | 2个外部调整螺栓 | 干燥器 | 7-10W(110/220VAC)防冷凝 |
| 环境温度 | -20℃-70℃ | 润滑 | 铝基润滑脂(EP型) |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的JLD941X10-电动防爆法兰蝶阀产品，请您根据JLD941X10-电动防爆法兰蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
