产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D643H16C-气动带手动蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

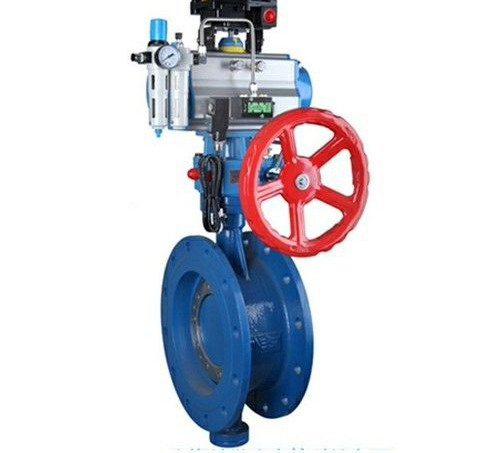

D643H16C-气动带手动蝶阀产品说明书资料介绍
D643H16C-气动带手动蝶阀设计三偏心原理，开启密封即分离，关闭接触即密封，因此密封性能可靠，密封圈选用不锈钢材料，在高温和冷态工况下，密封无应力变形，具有耐高温、耐腐蚀、使用寿命长的特点。阀门轴向定位装置，解决轴向密封面磨损易泄漏的难题，传动装置可任意方向安装，过流面积大，流阻系数小，流通能力强抗老化、抗辐射、经久耐用。广泛适用于电站供热系统和催化裂化主风机道管系统和钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用
特点
1、金属硬密封蝶阀三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、蝶板密封面堆焊钴基硬质合金，密封面耐磨损，使用寿命长
3、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
4、大规格蝶板绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
性能参数
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D643H16C-气动带手动蝶阀产品，请您根据D643H16C-气动带手动蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
D643H16C-气动带手动蝶阀产品说明书资料介绍
D643H16C-气动带手动蝶阀设计三偏心原理，开启密封即分离，关闭接触即密封，因此密封性能可靠，密封圈选用不锈钢材料，在高温和冷态工况下，密封无应力变形，具有耐高温、耐腐蚀、使用寿命长的特点。阀门轴向定位装置，解决轴向密封面磨损易泄漏的难题，传动装置可任意方向安装，过流面积大，流阻系数小，流通能力强抗老化、抗辐射、经久耐用。广泛适用于电站供热系统和催化裂化主风机道管系统和钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用
特点
1、金属硬密封蝶阀三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、蝶板密封面堆焊钴基硬质合金，密封面耐磨损，使用寿命长
3、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
4、大规格蝶板绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
性能参数
| 公称通径DN（mm） | 50-1200 | ||||||
|---|---|---|---|---|---|---|---|
| 公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | ||||
| 公称压力 (MPa) | 强度试验 | 1.5 | 2.4 | 3.75 | |||
| 密封试验 | 1.1 | 1.76 | 2.75 | ||||
| 材料材料代号 | C | P | R | ||||
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||||
| 密封圈 | 不锈钢 | ||||||
| 填料 | 聚四氟乙烯、柔性石墨 | ||||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | |||
| 适用温度 | -40℃～200℃ | ||||||
| 执行器 | 型号 | GT或AW系列 | |||||
| 气源压力 | 0.3-0.7MPa | ||||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | ||
| GBT/12238 | GB12221 | GB9113 | GB9131 | GB13927 | |||
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D643H16C-气动带手动蝶阀产品，请您根据D643H16C-气动带手动蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
