产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D971X16C-防爆电动蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

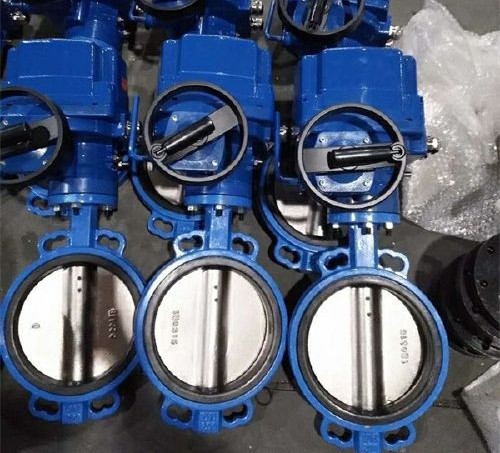

D971X16C-防爆电动蝶阀产品说明书资料介绍
D971X16C-防爆电动蝶阀由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速，并且还可以同时具有良好的流量调节功能和关闭密封特性，圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。
可以用在易燃易爆场合使用 不同的使用场合选用不同的防爆等级
型号编制
①、阀门类型：BD=夹套保温型蝶阀 Z=闸阀 D=蝶阀 J=截止阀 H=止回阀 Y=减压阀
②、驱动方式：3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动
③、连接方式：4=法兰连接 6=焊连接 1=内螺纹连接 2=外螺纹连接
④、结构形式：0=单偏心1= 垂直板2=双偏心结构3=三偏心结构
⑤、密封材质：F=氟橡胶 J=衬胶 X=三元乙丙胶
⑥、压力等级（PN）：16
⑦、阀体材质：C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁
用途:
广泛用于轻纺、城市给水管网、化工、石油、医药、食品、船舶、钢铁冶炼、造纸、生物科技、化学领域等场所。
特点:
1、阀板于阀轴连接内销式连接，不会因为冲蚀造成阀销故障。
2、阀体烤漆工艺处理，耐环境流体腐蚀性能提升使用寿命增强。
3、阀门具有自清扫功能，防止阀门管道介质渣子残留在密封阀座上导致卡死现象。
4、阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。
5、对夹式连接和选配精小型电动执行器阀门整体小巧，安装方便快捷。
执行标准:
设计制造：GB/T12238
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
性能参数
外形连接尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D971X16C-防爆电动蝶阀产品，请您根据D971X16C-防爆电动蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
D971X16C-防爆电动蝶阀产品说明书资料介绍
D971X16C-防爆电动蝶阀由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速，并且还可以同时具有良好的流量调节功能和关闭密封特性，圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。
可以用在易燃易爆场合使用 不同的使用场合选用不同的防爆等级
型号编制
| D | 9 | 7 | 1 | JX | 10~16 | |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
②、驱动方式：3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动
③、连接方式：4=法兰连接 6=焊连接 1=内螺纹连接 2=外螺纹连接
④、结构形式：0=单偏心1= 垂直板2=双偏心结构3=三偏心结构
⑤、密封材质：F=氟橡胶 J=衬胶 X=三元乙丙胶
⑥、压力等级（PN）：16
⑦、阀体材质：C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁
用途:
广泛用于轻纺、城市给水管网、化工、石油、医药、食品、船舶、钢铁冶炼、造纸、生物科技、化学领域等场所。
特点:
1、阀板于阀轴连接内销式连接，不会因为冲蚀造成阀销故障。
2、阀体烤漆工艺处理，耐环境流体腐蚀性能提升使用寿命增强。
3、阀门具有自清扫功能，防止阀门管道介质渣子残留在密封阀座上导致卡死现象。
4、阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。
5、对夹式连接和选配精小型电动执行器阀门整体小巧，安装方便快捷。
执行标准:
设计制造：GB/T12238
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
性能参数
| 压力等级（MPa） | 0.6 | 1 | 1.6 | |
| 阀门强度试验压力（MPa） | 0.9 | 1.5 | 2.4 | |
| 阀门密封试验压力（MPa） | 0.66 | 1.1 | 1.76 | |
| 适用温度℃ | -45℃+80℃ | |||
| 主要材质 | QT450 | |||
| 连接形式 | 对夹式 | |||
| 启闭形式 | 精小型电动执行器 | |||
| 适用介质 | 工艺水、空气、油品、弱酸性介质等 | |||
| 连接标准 | GB9113 | |||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | |
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | |
| H | 法兰式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 |
| 对夹式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D971X16C-防爆电动蝶阀产品，请您根据D971X16C-防爆电动蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
