  • 蝶阀
  • 电动双法兰蝶阀
  • D941HPN16
  • D941HPN16-电动双法兰蝶阀
  • 21
奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D941HPN16-电动双法兰蝶阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

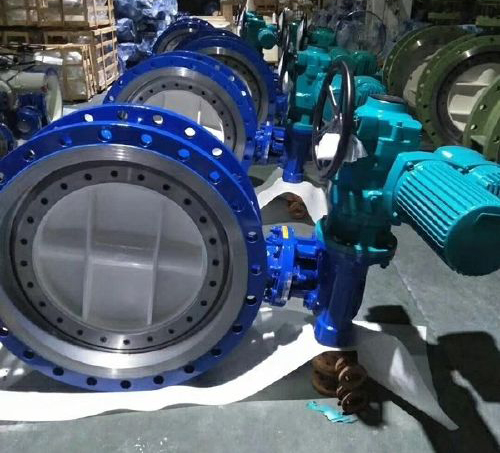

D941HPN16-电动双法兰蝶阀产品说明书资料介绍
D941HPN16-电动双法兰蝶阀双法兰连接,设计压力:PN16,公称通径DN50-DN800,设计温度:-29℃~325℃,作为调节和截流装置,广泛用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等领域。
三偏心金属密封设计(阀板多层次制造一层不锈钢金属板一层石棉板,一般3-4层左右,通过阀杆作用阀板力传送到层次上面挤压密封,越紧密封效果越好)
性能参数
公称压力:1.0~1.6MPa
公称通径:50~800mm
适用介质:水、油等非腐蚀性液体
适用温度:0~300℃
试验标准:GB/T 13927 API598
设计技术要点:
在设计上进行改进创新,合理地减小了径向偏心,而且增改了一个自动补偿功能的阀座,在关闭状态下阀杆所受力矩较小,处于静平衡,同时蝶阀阀体上设计了移动阀座密封圈具有非常良好的自动补偿功能。使阀门在反向受压时,蝶板密封面与阀体密封面所产生的相对移位得到充分的补偿,再则蝶板密封圈了优质弹性耐磨石墨橡胶板与高韧性耐磨不锈钢片组成多层次结构密封,不仅柔中有刚,而且有良好的弹性与移动阀座密封圈保持


上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D941HPN16-电动双法兰蝶阀产品,请您根据D941HPN16-电动双法兰蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
