奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D341X10-涡轮法兰衬胶蝶阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!
D341X10-涡轮法兰衬胶蝶阀说明书资料介绍:

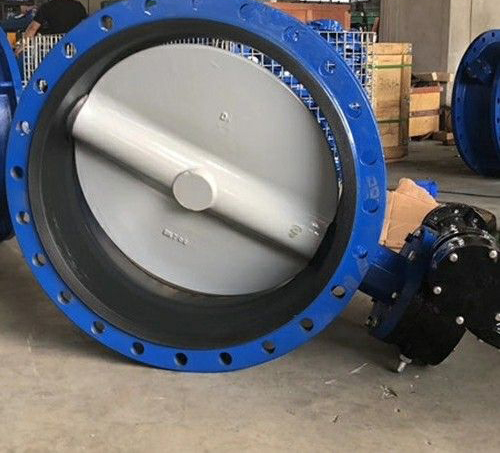

D341X10-涡轮法兰衬胶蝶阀又叫涡轮法兰翻板阀,是一种结构简单的涡轮法兰调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀。
D341X10-涡轮法兰衬胶蝶阀可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。
用途:
广泛用于污水处理站,污水处理厂、城市污水厂等一系列污水处理设备中使用。
执行标准:
设计制造:GB/T12238
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992
性能参数
外形连接尺寸
外形结构尺寸图

上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D341X10-涡轮法兰衬胶蝶阀产品,请您根据D341X10-涡轮法兰衬胶蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
D341X10-涡轮法兰衬胶蝶阀说明书资料介绍:
D341X10-涡轮法兰衬胶蝶阀又叫涡轮法兰翻板阀,是一种结构简单的涡轮法兰调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀。
D341X10-涡轮法兰衬胶蝶阀可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。
用途:
广泛用于污水处理站,污水处理厂、城市污水厂等一系列污水处理设备中使用。
执行标准:
设计制造:GB/T12238
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992
性能参数
压力等级(MPa) | 0.6 | 1 | 1.6 | |
阀门强度试验压力(MPa) | 0.9 | 1.5 | 2.4 | |
阀门密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | |
适用温度℃ | -29℃+80℃ | |||
主要材质 | 球墨铸铁 | |||
连接形式 | 法兰式、对夹式 | |||
启闭形式 | 电动 | |||
适用介质 | 污水、含杂质水混合物等 | |||
连接标准 | GB9113 |
产品型号 | DN | L | D1 | D | z-φd | H | H0 | A | B |
D341X | 50 | 43 | 125 | 165 | 4-18 | 63 | 315 | 180 | 65 |
65 | 46 | 145 | 185 | 4-18 | 70 | 330 | 180 | 65 | |
80 | 46 | 160 | 200 | 8-18 | 83 | 390 | 245 | 72 | |
100 | 52 | 180 | 220 | 8-18 | 105 | 431 | 245 | 72 | |
125 | 56 | 210 | 250 | 8-18 | 115 | 455 | 245 | 72 | |
150 | 56 | 240 | 285 | 8-22 | 137 | 626 | 355 | 93 | |
200 | 60 | 295 | 340 | 8-22 | 164 | 720 | 350 | 93 | |
250 | 68 | 350 | 395 | 12-22 | 206 | 800 | 550 | 350 | |
300 | 78 | 400 | 445 | 12-22 | 230 | 860 | 600 | 350 | |
350 | 78 | 460 | 505 | 16-22 | 248 | 883 | 600 | 350 | |
400 | 102 | 515 | 565 | 16-26 | 289 | 972 | 600 | 350 | |
450 | 114 | 565 | 615 | 20-26 | 320 | 1043 | 750 | 380 | |
500 | 127 | 620 | 670 | 20-26 | 343 | 1098 | 750 | 380 | |
600 | 154 | 725 | 780 | 20-30 | 413 | 1236 | 750 | 380 | |
700 | 165 | 840 | 895 | 24-30 | 478 | 1431 | 750 | 380 | |
800 | 190 | 950 | 1015 | 24-33 | 525 | 1488 | 750 | 380 |
