奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D973H16C-电动硬密封蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
D973H16C-电动硬密封蝶阀产品说明书资料介绍

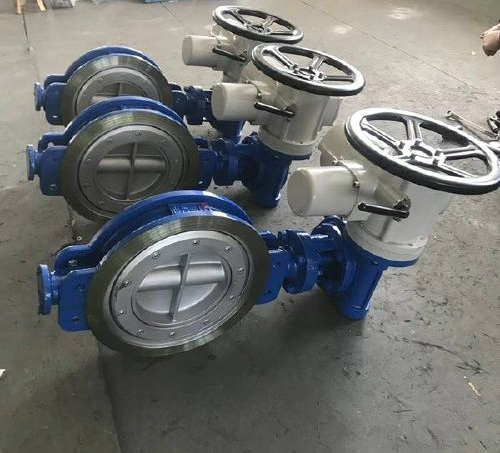

D973H16C-电动硬密封蝶阀由阀门电动装置+三偏心硬密封蝶阀两大部分组合而成，对夹式连接，碳钢阀体材质 适用于水 蒸汽 油品管道作为切断/接通阀门使用。采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：开启力矩小，灵活方便，省力节能。三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。耐高压、耐腐蚀、耐磨损、使用寿命长等。 适用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上
特点
1、设计新颖、合理，结构*，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力炅巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠，达到双向密封零泄漏。
5、密封材料耐老化，耐腐蚀，使用寿命长等特点。
6、结构简单，通用互换性好，价格低廉。
7、阀杆密封不易变形从而避免了通常的阀杆泄漏现象。整体支撑性好，稳定、牢固。
8、阀座橡胶用量少，膨胀的潜在影响小，容易将扭矩值控制在适当的范围内采用两截式阀杆无销连接，结构简单紧凑，维修拆卸方便。
9、蝶板具有自动对功能，实现了蝶板与阀座小过盈合量配合。酚醛靠背座具有不脱落、抗拉、防泄漏、更换方便等特点。
执行标准
设计标准 :GB/T12238989；JB/T8527997
法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221989
压力试验:GB/T13927992；JB/T9092999
性能参数
零件材料
安装注意事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D973H16C-电动硬密封蝶阀产品，请您根据D973H16C-电动硬密封蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
D973H16C-电动硬密封蝶阀产品说明书资料介绍
D973H16C-电动硬密封蝶阀由阀门电动装置+三偏心硬密封蝶阀两大部分组合而成，对夹式连接，碳钢阀体材质 适用于水 蒸汽 油品管道作为切断/接通阀门使用。采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：开启力矩小，灵活方便，省力节能。三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。耐高压、耐腐蚀、耐磨损、使用寿命长等。 适用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上
特点
1、设计新颖、合理，结构*，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力炅巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠，达到双向密封零泄漏。
5、密封材料耐老化，耐腐蚀，使用寿命长等特点。
6、结构简单，通用互换性好，价格低廉。
7、阀杆密封不易变形从而避免了通常的阀杆泄漏现象。整体支撑性好，稳定、牢固。
8、阀座橡胶用量少，膨胀的潜在影响小，容易将扭矩值控制在适当的范围内采用两截式阀杆无销连接，结构简单紧凑，维修拆卸方便。
9、蝶板具有自动对功能，实现了蝶板与阀座小过盈合量配合。酚醛靠背座具有不脱落、抗拉、防泄漏、更换方便等特点。
执行标准
设计标准 :GB/T12238989；JB/T8527997
法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221989
压力试验:GB/T13927992；JB/T9092999
性能参数
| 公称通径 | DN（mm） | 50～2000 | 50～500 | |||
| 公称压力 | PN（MPa） | 0.6 | 1 | 1.6 | 2.5 | 4 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 渗漏率 | ＜0.1×DNmm3/s（符合GB/T13927-92标准） | |||||
| 适用温度 | 碳钢:-29℃～425℃ 不锈钢-40℃～600℃ | |||||
| 适用介质 | 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 | |||||
| 驱动形式 | 蜗杆蜗轮传动、气传动、电传动 | |||||
| 零件名称 | 材料 |
| 阀体 | 铸钢、不锈钢 |
| 蝶板 | 铸钢、不锈钢 |
| 密封圈 | 不锈钢与耐高温石棉板组合成多层次 |
| 阀杆 | 2Cr13、1Cr13不锈钢、 |
| 轴承 | 奥氏体不锈钢、304氮化 |
| 填料 | 柔性石墨 |
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
