奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D941H16-电动硬密封蝶阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

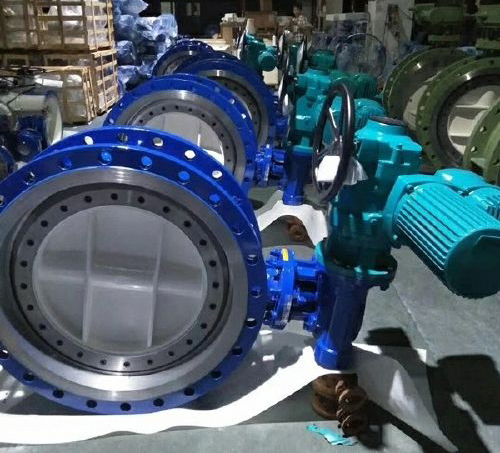

D941H16-电动硬密封蝶阀产品说明书资料介绍:
D941H16-电动硬密封蝶阀采用精密封弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和截断流体使用。该阀采用三偏心结构,阀座与蝶板密封面均采用铸钢和不锈钢制成,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国窖GB/T13927-92阀门压力试验标准。
产品参数
公称通径:DN50-DN600
公称压力:1.6MPa-4.0MPa
适用温度:-20℃-425℃
适用介质:水、海水、油等
阀体材质:碳钢、不锈钢
特点:
1、本阀采用三偏心密封结构,阀座与蝶板几乎无摩擦,具有越关越紧的密封功能。
2、密封圈选用不锈钢制成,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均有优良的密封性能。
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨,使用寿命长。
4、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
执行标准:
设计制造:GB/T12238
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992
性能参数
外形连接尺寸
外形结构尺寸图

上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D941H16-电动硬密封蝶阀产品,请您根据D941H16-电动硬密封蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
D941H16-电动硬密封蝶阀产品说明书资料介绍:
D941H16-电动硬密封蝶阀采用精密封弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和截断流体使用。该阀采用三偏心结构,阀座与蝶板密封面均采用铸钢和不锈钢制成,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国窖GB/T13927-92阀门压力试验标准。
产品参数
公称通径:DN50-DN600
公称压力:1.6MPa-4.0MPa
适用温度:-20℃-425℃
适用介质:水、海水、油等
阀体材质:碳钢、不锈钢
特点:
1、本阀采用三偏心密封结构,阀座与蝶板几乎无摩擦,具有越关越紧的密封功能。
2、密封圈选用不锈钢制成,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均有优良的密封性能。
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨,使用寿命长。
4、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
执行标准:
设计制造:GB/T12238
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992
性能参数
压力等级(MPa) | 1 | 1.6 | 2.5 | 4 |
阀门强度试验压力(MPa) | 1.5 | 2.4 | 3.75 | 6 |
阀门密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
适用温度℃ | -29℃+450℃ | |||
主要材质 | WCB | |||
连接形式 | 法兰式 | |||
启闭形式 | DZW型电动执行器 | |||
适用介质 | 过热蒸汽等高温介质 | |||
连接标准 | GB9113 |
公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 | 550 | 640 |
n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 |
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 |
