奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多TLD971JH10-电动衬胶蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

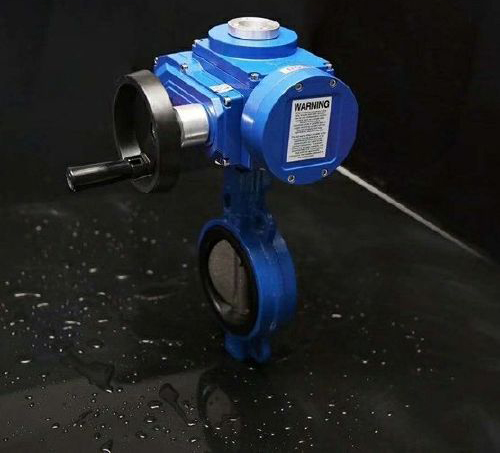

TLD971JH10-电动衬胶蝶阀产品说明书资料介绍:
TLD971JH10-电动衬胶蝶阀通过阀杆带动阀板作0-90°旋转动作实现开启和关闭，可以与管道水平/垂直安装使用。旋转阀门电动装置：精小型 Q型 普通开关 智能开关 调节型，广泛用于火电厂脱硫设备、钢铁厂脱硫设备、金属冶炼铸造厂脱硫设备、焚烧厂烟气处理设备、煤化工处理设备等。
结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速
型号编制
①、阀门类型：TLD=脱硫蝶阀 Z=闸阀 D=蝶阀 J=截止阀 H=止回阀 Y=减压阀
②、驱动方式：3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动
③、连接方式：4=法兰连接 6=焊连接 1=内螺纹连接 2=外螺纹连接
④、结构形式：0=单偏心1= 垂直板2=双偏心结构3=三偏心结构
⑤、JH=衬胶+双相钢阀板
⑥、压力等级（PN）：16
⑦、阀体材质：C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁
结构原理
由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门 根据需求可以加装电动 气动 液动实现自动控制阀门
用途:
广泛用于炼钢厂、金属铸造厂、火力发电厂、煤化工、冶金场所、其他类型电厂等需要进行烟气脱硫脱硝场合均有使用。
特点:
1、根据石膏浆液不同的浓度腐蚀性可以对应选用内件材质，达到有效的使用效果。
2、阀板于阀轴连接内销式连接，管道介质不会冲蚀到连接部位造成连接部位腐蚀。
3、阀体涂层烤漆技术，防止外界因素造成阀体外部侵蚀。
4、两端口橡胶密封面突出球墨铸铁法兰面，管道安装时无需额外的橡胶密封垫片。
执行标准:
设计制造：GB/T12238
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
外形连接尺寸
外形结构尺寸图
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的TLD971JH10-电动衬胶蝶阀产品，请您根据TLD971JH10-电动衬胶蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
TLD971JH10-电动衬胶蝶阀产品说明书资料介绍:
TLD971JH10-电动衬胶蝶阀通过阀杆带动阀板作0-90°旋转动作实现开启和关闭，可以与管道水平/垂直安装使用。旋转阀门电动装置：精小型 Q型 普通开关 智能开关 调节型，广泛用于火电厂脱硫设备、钢铁厂脱硫设备、金属冶炼铸造厂脱硫设备、焚烧厂烟气处理设备、煤化工处理设备等。
结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速
型号编制
| TLD | 9 | 7 | 1 | JH | 10 | |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
②、驱动方式：3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动
③、连接方式：4=法兰连接 6=焊连接 1=内螺纹连接 2=外螺纹连接
④、结构形式：0=单偏心1= 垂直板2=双偏心结构3=三偏心结构
⑤、JH=衬胶+双相钢阀板
⑥、压力等级（PN）：16
⑦、阀体材质：C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁
结构原理
由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门 根据需求可以加装电动 气动 液动实现自动控制阀门
用途:
广泛用于炼钢厂、金属铸造厂、火力发电厂、煤化工、冶金场所、其他类型电厂等需要进行烟气脱硫脱硝场合均有使用。
特点:
1、根据石膏浆液不同的浓度腐蚀性可以对应选用内件材质，达到有效的使用效果。
2、阀板于阀轴连接内销式连接，管道介质不会冲蚀到连接部位造成连接部位腐蚀。
3、阀体涂层烤漆技术，防止外界因素造成阀体外部侵蚀。
4、两端口橡胶密封面突出球墨铸铁法兰面，管道安装时无需额外的橡胶密封垫片。
执行标准:
设计制造：GB/T12238
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
外形连接尺寸
| 型号 | 公称通径 | ΦA | ΦB | C | D | E | F | G | H | I |
| DN | ||||||||||
| 50 | 50 | 105 | 43 | 116 | 57 | - | 280 | 48 | 61 | |
| 65 | 65 | 125 | 46 | 121 | 70 | - | 298 | 48 | 61 | |
| 80 | 80 | 140 | 46 | 130 | 76 | - | 313 | 48 | 61 | |
| 100 | 100 | 155 | 52 | 150 | 100 | 50 | 428 | 60 | 75 | |
| 125 | 125 | 190 | 56 | 162 | 125 | 50/69 | 465/495 | 60 | 75 | |
| 150 | 150 | 216 | 56 | 190 | 140 | 69 | 538 | 63 | 90 | |
| 200 | 200 | 271 | 60 | 215 | 170 | 79 | 618 | 85 | 133 | |
| 250 | 250 | 326 | 68 | 250 | 202 | 79 | 685 | 85 | 133 | |
| 300 | 300 | 376 | 78 | 300 | 235 | 79 | 768 | 85 | 133 | |
| 350 | 325 | 422 | 78 | 350 | 248 | - | - | - | - | |
| 400 | 375 | 483 | 102 | 360 | 270 | - | - | - | - | |
| 450 | 425 | 530 | 114 | 400 | 327 | - | - | - | - | |
| 500 | 475 | 582 | 127 | 430 | 355 | - | - | - | - | |
| 600 | 575 | 688 | 154 | 517 | 417 | - | - | - | - |
