奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多BD341H16~25-保温夹套蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

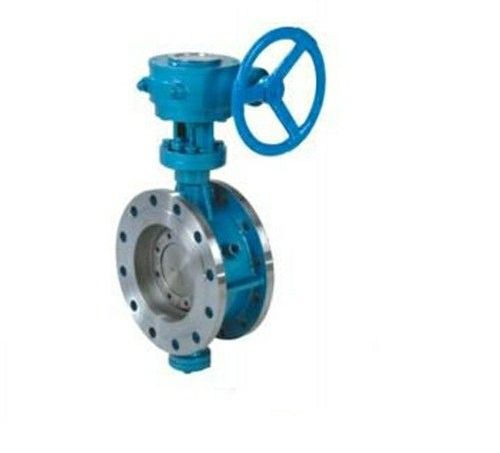

BD341H16~25-保温夹套蝶阀产品说明书资料介绍
BD341H16~25-保温夹套蝶阀在普通蝶阀基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可接入蒸汽或其它过热气体，以防止介质在常温状态下凝固或结晶。电动，法兰连接，三偏心结构，带夹套保温层，金属硬密封，阀体碳钢或者不锈钢材质
①、阀门类型：BD=夹套保温型蝶阀 Z=闸阀 D=蝶阀 J=截止阀 H=止回阀 Y=减压阀
②、驱动方式：3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动
③、连接方式：4=法兰连接 6=焊连接 1=内螺纹连接 2=外螺纹连接
④、结构形式：0=单偏心1= 垂直板2=双偏心结构3=三偏心结构
⑤、密封材质：F=氟橡胶 H=2cr13不锈钢 Y=STL合金 M=增强石墨 N=尼龙塑料
⑥、压力等级（PN）：16
⑦、阀体材质：C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁
特点:
1、普通三偏心蝶阀加装夹套保温层焊制，制造工艺简单方便。
2、密封面堆司太立硬质合金，密封耐磨损，使用寿命长。
3、三维偏心结构，阀座与阀板无磨擦，具有越关越紧的密封功能及密封副磨损补偿性。
4、密封圈为软硬层叠式金属片，具有金属密封和弹性密封的双重优点。
执行标准:
设计制造：GB/T12238
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
夹套导热管法兰标准： JB/T79.1-1994
外形结构尺寸图
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的BD341H16~25-保温夹套蝶阀产品，请您根据BD341H16~25-保温夹套蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
