奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多HTSDHZ025DN32-低温气动单座调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
HTSDHZ025DN32-低温气动单座调节阀产品说明书资料介绍

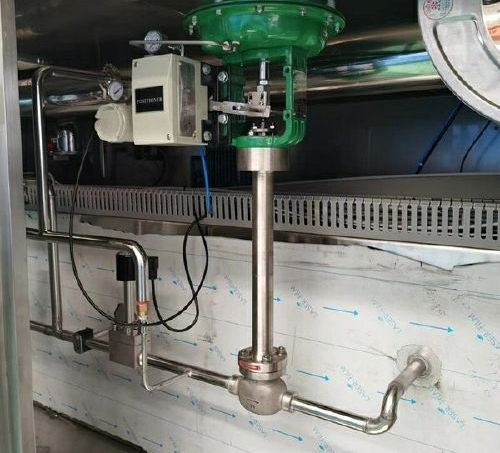

HTSDHZ025DN32-低温气动单座调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的连续调节。适合于低于0～低温零下-250℃状态下工作，由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质压力、流量、温度、液位等工艺参数的控制 。
长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。
结构特点
结构简单，动作可靠，维修方便，防火防爆，阀体流路简单，阻力较小，流通能力大，重量轻。广泛应用在大型空分设备制氧机上。
性能参数
公称通径：DN15、20、25、32、40、50、65、80、100、125、150、200mm
公称压力：PN1.6、4.0、6.4、10.0MPa
阀体类型：直通式、角式
阀盖形式：低温型
连接方式：法兰 FM、RF、RTJ
焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、线性
泄漏等级：硬密封（ASME B16.104 IV）
软密封（ASME B16.104 Ⅵ）
使用温度：低温D0型 -60~100℃
低温D1型 -100~200℃
低温D2型 -200~250℃
执行机构：气动薄膜式执行机构、气动活塞式执行机构、电动执行机构
技术参数
主要零件材料
外形连接尺寸
安装使用注意事项
1、应垂直安装于水平管道上，在特殊情况下需要水平或倾斜安装时，一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方，以便在于维护检修，对装有定位器或手轮机构者，更应保证观察，调整和操作和方便。
3、一般都设置旁通管路，以便在自控系统发生故障或维修时切换到手动操作，不致于停止生产。
4、装有手轮机构时，也可省略旁通管路时行手动操作，还可用于限制的开度。当停止使用时，手轮机构必须恢复到原来空档位置，以利自控系统正常进行。
5、安装时，应使介质流向与阀体指示方向一致。
6、在安装前应对管路清洗污物、焊渣。安装后，使全开，对管路，等进行清洗及试验各连接处的密封性。阀门调节阀调节阀阀门调节阀阀门。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HTSDHZ025DN32-低温气动单座调节阀产品，请您根据HTSDHZ025DN32-低温气动单座调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
HTSDHZ025DN32-低温气动单座调节阀产品说明书资料介绍
HTSDHZ025DN32-低温气动单座调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的连续调节。适合于低于0～低温零下-250℃状态下工作，由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质压力、流量、温度、液位等工艺参数的控制 。
长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。
结构特点
结构简单，动作可靠，维修方便，防火防爆，阀体流路简单，阻力较小，流通能力大，重量轻。广泛应用在大型空分设备制氧机上。
性能参数
公称通径：DN15、20、25、32、40、50、65、80、100、125、150、200mm
公称压力：PN1.6、4.0、6.4、10.0MPa
阀体类型：直通式、角式
阀盖形式：低温型
连接方式：法兰 FM、RF、RTJ
焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、线性
泄漏等级：硬密封（ASME B16.104 IV）
软密封（ASME B16.104 Ⅵ）
使用温度：低温D0型 -60~100℃
低温D1型 -100~200℃
低温D2型 -200~250℃
执行机构：气动薄膜式执行机构、气动活塞式执行机构、电动执行机构
技术参数
| 阀座直径（dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数（KV） | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允许压差（MPa） | 单座 | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公称压力（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
| 额定行程（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 低温型-10～-196℃、低温型-196～-250℃ | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座式、套筒式 | |||||||||||||
| 流量特性 | 等百分比、直线型 | |||||||||||||
| 配置执行器类别 | 3810系列、PSL系列等电动执行器（客户品牌亦可） | |||||||||||||
| 执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4（ExdⅡBT6特殊定制）、手操功能：手柄 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
| 1 | 阀体 | WCB | CF8 | CF8M | PTFE石墨垫片 |
| 2 | 垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | |
| 3 | 阀座/套筒 | 304 | 304 | 316 | 316L |
| 4 | 阀芯 | 304 | 304 | 316 | 316L |
| 5 | 导向套/并帽 | 304 | 304 | 316 | 316L |
| 6 | 中垫 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
| 7 | 阀盖 | WCB | 304 | 316 | 316L |
| 8 | 阀杆 | 304 | 304 | 316 | 316L |
| 9 | 隔热板 | 碳钢 | 304 | 316 | 316L |
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 11 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 12 | 填料压盖 | WCB | 304 | 316 | 316L |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 根据实际现场zui低温度来设计加长杆尺寸 | |||||||||||||
| H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
1、应垂直安装于水平管道上，在特殊情况下需要水平或倾斜安装时，一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方，以便在于维护检修，对装有定位器或手轮机构者，更应保证观察，调整和操作和方便。
3、一般都设置旁通管路，以便在自控系统发生故障或维修时切换到手动操作，不致于停止生产。
4、装有手轮机构时，也可省略旁通管路时行手动操作，还可用于限制的开度。当停止使用时，手轮机构必须恢复到原来空档位置，以利自控系统正常进行。
5、安装时，应使介质流向与阀体指示方向一致。
6、在安装前应对管路清洗污物、焊渣。安装后，使全开，对管路，等进行清洗及试验各连接处的密封性。阀门调节阀调节阀阀门调节阀阀门。
