奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多WCB/CF8-氧气流量调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
WCB/CF8-氧气流量调节阀产品说明书资料介绍

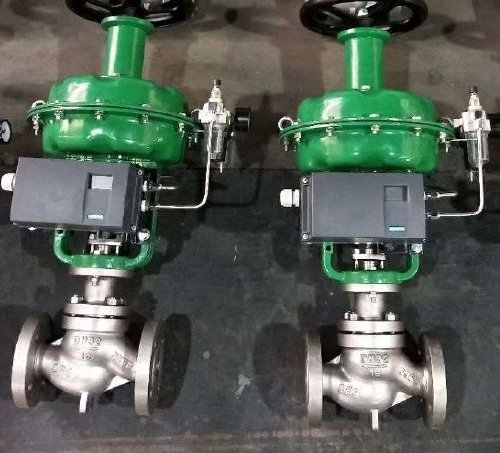

WCB/CF8-氧气流量调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广等特点。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
性能参数
公称通径DN15-DN200
公称压力PN1.6~6.4MPa
阀体材质：
适用介质：除盐水
结构形式：单座式/套筒式
连接方式：法兰 焊接
控制方式：气动、电动
驱动电源：AC220V/380V、DC24V
结构特点
气动薄膜调节阀按作用模式可分；正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》。反作用：气开式-常闭型（当信号压力增大时阀位向上位移）
气动薄膜调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。
直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。
通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比（对数）性、直线性、特性。
根据使用工况要求，阀芯可设计制作成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质）。
执行标准
执行标准
执行标准
气动调节阀:GB/T4213-2008
机电产品:GB/T13384-2008
执行器术语:JB/T8218
压力负载特性:JB/T11049-2010
流量负载特性:JB/T11049-2010
动作寿命:JB/T11049-2010
法兰标准:GB/T9119-2010
订货说明
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的WCB/CF8-氧气流量调节阀产品，请您根据WCB/CF8-氧气流量调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
WCB/CF8-氧气流量调节阀产品说明书资料介绍
WCB/CF8-氧气流量调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广等特点。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
性能参数
公称通径DN15-DN200
公称压力PN1.6~6.4MPa
阀体材质：
适用介质：除盐水
结构形式：单座式/套筒式
连接方式：法兰 焊接
控制方式：气动、电动
驱动电源：AC220V/380V、DC24V
结构特点
气动薄膜调节阀按作用模式可分；正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》。反作用：气开式-常闭型（当信号压力增大时阀位向上位移）
气动薄膜调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。
直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。
通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比（对数）性、直线性、特性。
根据使用工况要求，阀芯可设计制作成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质）。
执行标准
| 零件名称 | 材料 | 温度范围 |
| 阀体 | ZG1Cr18Ni9Ti | -196～250℃ |
| ZG0Cr18Ni12Mo2Ti | -196～300℃ | |
| 阀芯、阀座 | 1Cr18Ni9 | -196～250℃ |
| 0Cr18Ni12Mo2Ti | -196～300℃ | |
| 填料 | 聚四氟乙烯 | -40～200℃ |
| 膜片 | 丁晴橡胶夹增强涤沦织物 | |
| 压缩弹簧 | 60Si2Mn | |
| 膜盖 | A3 |
| 公称通径mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | ||||
| 阀座直径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 额定流量 | 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 系数Kv | 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |||
| 公称压力MPa | 0.61.64.06.4 | |||||||||||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 流量特性 | 直线、等百分比、快开型 | |||||||||||||||
| 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | |||||||||||||||
| 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等标准订货生产 | |||||||||||||||
| 阀体材质 | PN | 0.6,1.6 | CF3CF8CF8M | |||||||||||||
| (MPa) | 4.0,6.4 | ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M | ||||||||||||||
| 阀体型式 | 直通单座铸造球型阀 | |||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2TiCF8CF8M | |||||||||||||||
| 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | |||||||||||||||
气动调节阀:GB/T4213-2008
机电产品:GB/T13384-2008
执行器术语:JB/T8218
压力负载特性:JB/T11049-2010
流量负载特性:JB/T11049-2010
动作寿命:JB/T11049-2010
法兰标准:GB/T9119-2010
订货说明
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的WCB/CF8-氧气流量调节阀产品，请您根据WCB/CF8-氧气流量调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
