奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZJHP16C-气动单座调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

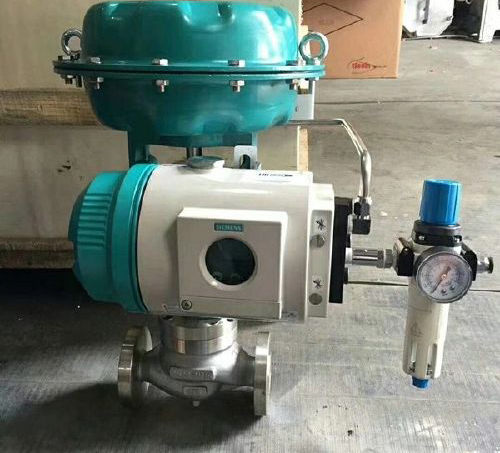

ZJHP16C-气动单座调节阀产品说明书资料介绍
ZJHP16C-气动单座调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动薄膜机构或电动执行机构等。广泛使用石油、化工、电力、冶金等工业企业过程控制仪表之一
型号编制
如：Z型气动薄膜单座调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为： DN50
执行标准
气动调节阀:GB/T4213-2008
机电产品:GB/T13384-2008
执行器术语:JB/T8218
压力负载特性:JB/T11049-2010
流量负载特性:JB/T11049-2010
动作寿命:JB/T11049-2010
法兰标准:GB/T9119-2010
性能参数
阀体型式：直通铸造球型阀体
阀芯型式：非平衡式单座柱塞阀芯
公称通径：DN20~200 NPS 3/4〞~ 8〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、 散热片型（-45℃~大于230℃场合）、 低温加长型（-196℃~ -45℃）、波纹管密封型、 保温夹套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
外形结构尺寸
用户订货须知:
订货时请用户提供以下资料
1.调节阀名称、型号
2.公称压力(MPa)
3.公称通径(mm)
4.额定流量系数(Kv)
5.固有流量特性
6.介质名称
7.工作温度及范围
8.整机作用方式
9.压力设定点及调节范围
10.阀体、阀内件及填料材质
11.所配附件
12.其它特殊要求
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZJHP16C-气动单座调节阀产品，请您根据ZJHP16C-气动单座调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZJHP16C-气动单座调节阀产品说明书资料介绍
ZJHP16C-气动单座调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动薄膜机构或电动执行机构等。广泛使用石油、化工、电力、冶金等工业企业过程控制仪表之一
型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列调节阀 | J:气动薄膜执行机构 | H直行程 | P:标准型单座调节阀 | PN16=16 | C=WCB | DN25= DN25 |
| H:气动活塞执行机构 | PF:软密封单座调节阀 | CL150LB=150 LB | LC=LCB | NPS1〞=NPS1〞 | ||
| PL:单座笼式调节阀 | S10K=10K | P=CF8 | ||||
| PG:带散热型单座调节阀 | PL=CF3 | |||||
| PV:波纹管型单座调节阀 | R=CF8M | |||||
| PD:低温型单座调节阀 | RL=CF3M | |||||
| D=特殊材质 |
执行标准
气动调节阀:GB/T4213-2008
机电产品:GB/T13384-2008
执行器术语:JB/T8218
压力负载特性:JB/T11049-2010
流量负载特性:JB/T11049-2010
动作寿命:JB/T11049-2010
法兰标准:GB/T9119-2010
性能参数
阀体型式：直通铸造球型阀体
阀芯型式：非平衡式单座柱塞阀芯
公称通径：DN20~200 NPS 3/4〞~ 8〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、 散热片型（-45℃~大于230℃场合）、 低温加长型（-196℃~ -45℃）、波纹管密封型、 保温夹套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
外形结构尺寸
用户订货须知:
订货时请用户提供以下资料
1.调节阀名称、型号
2.公称压力(MPa)
3.公称通径(mm)
4.额定流量系数(Kv)
5.固有流量特性
6.介质名称
7.工作温度及范围
8.整机作用方式
9.压力设定点及调节范围
10.阀体、阀内件及填料材质
11.所配附件
12.其它特殊要求
