奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多VVQ947Y16P-电动型调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

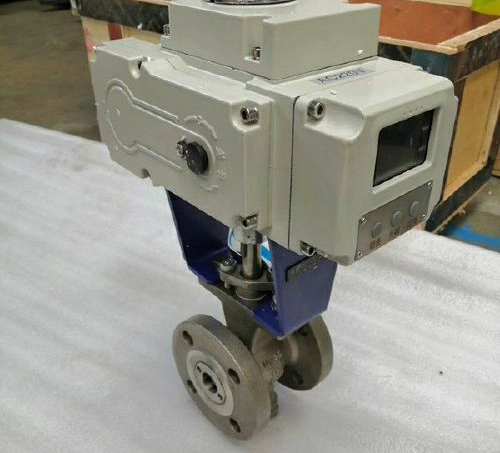

电动V型调节阀VQ947Y-16P产品说明书资料介绍
电动V型调节阀VQ947Y-16P又叫电动多功能旋转阀，法兰连接，密封面喷涂碳化钨材质抗冲刷耐磨效果好，公称压力PN16，公称通经为DN15-200（国标）。V型切口与金属阀座之间具有剪切作用，适合用于含纤维、微小固体颗粒、料浆等介质。阀门安装按标志箭头安装不可装反，可以与管道水平/垂直安装使用。相对比其他类阀门V型调节阀适合用的场合比较多，被广泛用于石油、化工、电力、造纸、冶金等行业。在环保水处理压滤机厂家配套使用很多。
流量特性是等百分比的，可调比达100:1。
特点:
1、可动金属阀座，具有的助补偿功能，并具有优越密封性能好使用寿命厂。
2、 强的剪切能力：Ｖ型阀采有金属硬密封结构，Ｖ型阀芯及金属阀座在回转过程中，Ｖ型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
3、结构紧凑，小巧轻盈，安装方便，维护简便。
执行标准:
设计制造:GB/T 12237-1989、 HG20615 ANSI B16.34
结构长度:GB/T 12221-1989、ANSI B16.10
连接法兰:JB/T74~90(JB74~90)、HG20615 GB9112~9131、HGJ44-76、SH3406；ANSI B16.5
压力试验:JB/T 9092-1999、API 598
性能参数:
压力试验:
外形连接尺寸
外形图:
订货须知:
订货时请用户提供以下资料
1.调节阀名称、型号
2.公称压力(MPa)
3.公称通径(mm)
4.额定流量系数(Kv)
5.固有流量特性
6.介质名称；
7.工作温度及范围
8.整机作用方式
9.压力设定点及调节范围
10.阀体、阀内件及填料材质
11.所配附件
12.其它特殊要求
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的VVQ947Y16P-电动型调节阀产品，请您根据VVQ947Y16P-电动型调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
电动V型调节阀VQ947Y-16P产品说明书资料介绍
电动V型调节阀VQ947Y-16P又叫电动多功能旋转阀，法兰连接，密封面喷涂碳化钨材质抗冲刷耐磨效果好，公称压力PN16，公称通经为DN15-200（国标）。V型切口与金属阀座之间具有剪切作用，适合用于含纤维、微小固体颗粒、料浆等介质。阀门安装按标志箭头安装不可装反，可以与管道水平/垂直安装使用。相对比其他类阀门V型调节阀适合用的场合比较多，被广泛用于石油、化工、电力、造纸、冶金等行业。在环保水处理压滤机厂家配套使用很多。
流量特性是等百分比的，可调比达100:1。
特点:
1、可动金属阀座，具有的助补偿功能，并具有优越密封性能好使用寿命厂。
2、 强的剪切能力：Ｖ型阀采有金属硬密封结构，Ｖ型阀芯及金属阀座在回转过程中，Ｖ型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
3、结构紧凑，小巧轻盈，安装方便，维护简便。
执行标准:
设计制造:GB/T 12237-1989、 HG20615 ANSI B16.34
结构长度:GB/T 12221-1989、ANSI B16.10
连接法兰:JB/T74~90(JB74~90)、HG20615 GB9112~9131、HGJ44-76、SH3406；ANSI B16.5
压力试验:JB/T 9092-1999、API 598
性能参数:
| 多功能电动阀 | Q947Y-16 | ||
| 工作压力(MPa) | 1.6 | ||
| 适用温度(℃) | -29～180 | -29～425 | |
| 适用介质 | 水 气体 油品 | ||
| 材料 | 阀体 | 304 | |
| 阀杆 | 304 | ||
| 密封面 | STL | ||
| 填料 | 柔性石墨 | ||
| 试验压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | MPa |
| 壳体强度试验 | 3.75 | 6 | 9.6 | 15 | MPa |
| 高压密封试验压力 | 2.75 | 4.4 | 7.04 | 11 | MPa |
| 低压气密封验压力 | 0.5-0.7 | ||||
| 公称压或压力级 | 公称通径 | 尺寸(mm) | ||||||||
| (mm) | (in) | W | L | W1 | L1 | d | d1 | H1 | H | |
| PN1.6MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
| 40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
| 50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
| 65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
| 80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
| 100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
| 125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
| 150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
| 200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
| 250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
| 300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
订货须知:
订货时请用户提供以下资料
1.调节阀名称、型号
2.公称压力(MPa)
3.公称通径(mm)
4.额定流量系数(Kv)
5.固有流量特性
6.介质名称；
7.工作温度及范围
8.整机作用方式
9.压力设定点及调节范围
10.阀体、阀内件及填料材质
11.所配附件
12.其它特殊要求
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的VVQ947Y16P-电动型调节阀产品，请您根据VVQ947Y16P-电动型调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
