产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZRHFG16C-电动三通分流调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

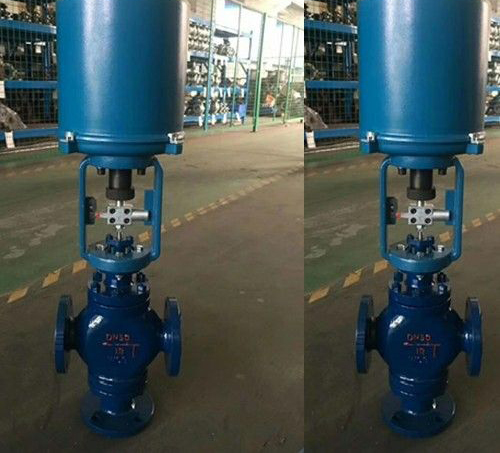

ZRHFG16C-电动三通分流调节阀说明书资料介绍:
ZRHFG16C-电动三通分流调节阀阀芯结构圆筒薄壁窗口，并阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点。?实现对压力、流量、温度、液位等参数的调节，公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于DN100和压差较大的分流场合，不能互换使用。
型号编制：
如：ZRHFG16C-电动三通分流调节阀，散热型，压力PN16，阀体材料为WCB，公称通径DN50，型号为： DN50
用途
广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
性能参数
阀体型式：三通铸造球型阀体
阀芯型式：三通型双座阀芯
公称通径：DN20~300 NPS 3/4〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）
散热片型（-45℃~大于230℃场合）
低温加长型（-196℃~ -45℃）、波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：电动：3810L系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
零部件材料：
技术参数：
选用参数表
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZRHFG16C-电动三通分流调节阀产品，请您根据ZRHFG16C-电动三通分流调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZRHFG16C-电动三通分流调节阀说明书资料介绍:
ZRHFG16C-电动三通分流调节阀阀芯结构圆筒薄壁窗口，并阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点。?实现对压力、流量、温度、液位等参数的调节，公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于DN100和压差较大的分流场合，不能互换使用。
型号编制：
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列调节阀 | R:电动3810L执行机构 | H直行程 | F:三通分流调节阀 | PN16=16 | C=WCB | DN25= DN25 |
| D:电动PSL执行机构 | H:三通合流调节阀 | CL150LB=150 LB | LC=LCB | NPS1〞= NPS 1〞 | ||
| F(H)G:散热型三通分(合)流调节阀 | S10K=10K | P=CF8 | ||||
| F(H)V:波纹管型三通分(合)流调节阀 | PL=CF3 | |||||
| F(H)D:低温型三通分(合)流调节阀 | R=CF8M | |||||
| RL=CF3M | ||||||
| D=特殊材质 |
用途
广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
性能参数
阀体型式：三通铸造球型阀体
阀芯型式：三通型双座阀芯
公称通径：DN20~300 NPS 3/4〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）
散热片型（-45℃~大于230℃场合）
低温加长型（-196℃~ -45℃）、波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：电动：3810L系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
零部件材料：
| 阀体 | WCB | CF8 | CF8M | CF3M |
| 密封垫 | PTFE/柔性石墨 | |||
| 套筒 | WCB | CF8 | CF8M | CF3M |
| 阀芯 | 304 | 304 | 316 | 316L |
| 阀盖 | WCB | CF8 | CF8M | CF3M |
| 阀杆 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
| 弹簧 | 65Mn | 304 | 316 | 316L |
| 螺母 | 304 | 304 | 316 | 316L |
| 流量特性 | 直线、等百分比 | ||
| 可调范围 | 30:01:00 | ||
| 额定CV值 | 等百分比直线CV8.5~1280 | ||
| 允许泄漏量 | 硬密封:IV级（0.01% 阀额定容量） | ||
| 性能指标 | 气动 | 电动 | |
| 基本误差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死区% | ≤0.6 | ≤1.0 | |
| 始终点偏差% | ±2.5 | ±2.5 | |
| 额定行程偏差% | ≤2.5 | ≤2.5 | |
