  • 止回阀
  • 蝶形止回阀
  • H76PN1016
  • H76PN1016-蝶形止回阀
  • 23
上一个:气动抽汽止回阀  下一个:真空止回阀
奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多H76PN1016-蝶形止回阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!
H76PN1016-蝶形止回阀产品说明书资料介绍

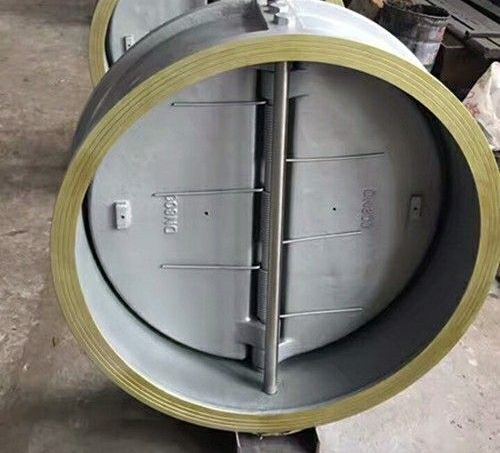

H76PN1016-蝶形止回阀克服了摆动式及碟片式止回阀的口径和压降限制,阀瓣被 一分为二,在中间铰接。这样两个碟片只能在一个方向摆动,碟片靠装在铰链上的纽弹簧压在阀座上。 公称压力PN10-16,公称通径DN50-DN1200,使用介质:水、蒸汽、油品等,适用温度:≤200℃。广泛用于给排水、环保污水处理、电力、石油、化工等行业使用
和其它形式的止回阀相比,H76PN1016-蝶形止回阀有很多优点
通过该止回阀的压降比通过其它形式的止回阀的压降低很多;
可用于开启压力较低的场合
安装位置基本不受限制
工作示意图
由于扭弹簧的作用力通常阀门是关闭的,当流体正向流动时,流体的压力使得碟片绕铰链转动,阀门 打开。一旦流体流动停止,由于弹簧的作用,在倒流前阀门就已关闭。
安装时有几个问题需要注意
1蝶式止回阀属于单向阀,在安装时候需要注意介质流向,要保证蝶式止回阀的箭头方向与管道内介质流动方向一致
2在安装时不要让蝶式止回阀承受重量,需要对其进行支撑加固。
3蝶式止回阀安装位置是水平安装,如需特殊安装位置订货时请备注。


上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的H76PN1016-蝶形止回阀产品,请您根据H76PN1016-蝶形止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
